Помогите. Как написать прогу для считывания данных с МИКАС

[finger]

Добрый день.

Ситуация следующая. Я работаю в Автомобильно дорожном институте. На кафедре двинателей возникла необходимость в тестировании работы двигателя ВОЛГИ. Там стоит МИКАС 7

Необходимо:
- написать программу для считывания всех данных (полностью всех) с шины данных и их отображения с целью дальнейшего изучения и при помощи математики подбора оптимальных параметров работы двигателя. Это необходимо преподавателю для написания кандидатской по двигателям. Меня попросили помочь.
- Нашли мы таблички в которых расписаны и формат данных для передачи и в каком формате результаты возвращаются.
Есть кабель - com-port <-> микас
Есть программа для чтения прошивки (в двоичном виде), но данных недостаточно.
Как написать прогу, чтобы преподаватель мог подключить ноутбук (компьютер) через этот кабель и прочитать всю инфу.

Помогите кто чем может. Если есть возможность - подробно расскажите что к чему. Нет - посоветуйте в какой последовательности копать (что-то типа 1.Возьми то 2. прочти это 3.подключи туда и т.д.)

Прошу только Вас, не посылайте в Google и прочие поисковики. Я там был и пришел оттуда к Вам. Вижу тут люди толковые, надеюсь на Ваше понимание и помощь. Человеку очень нужно. Сразу говорю это для кандидатской дисертации ему.

Заранее благодарен.

[chipsoft]

Последовательность должна быть следующей:
1. Разобраться с диагностическим протоколом Микас-7.1. (протокол обмена не находится в свободном доступе, поэтому для того, чтобы его полностью получить необходимо попотеть).
2. Зная протокол написать программу не составляет труда. Идет обычный обмен данных через COM порт, который можно реализовать на одном из языков программирования.

Непонятно, зачем писать свою программу для снятия данных. Может просто взять уже готовую программу, которая позволяет диагностировать ЭБУ Микас-7.1 и сохранять данные в файл известного формата (CSV, например).

[finger]

1. Разобраться с диагностическим протоколом Микас-7.1. (протокол обмена не находится в свободном доступе, поэтому для того, чтобы его полностью получить необходимо попотеть).

Я тут кое-что уже нарыл. Вот цитатки из документа
Keyword Protocol 2000
Спецификация канала связи с диагностическим оборудованием - Уровень обмена данными

Содержание поля данных сообщения для идентификатора RLI_ASS.
Байт данных Наименование паpаметpа Значение Hex Формула
#11 Температура охлаждающей жидкости XX N=E-40 [&#61616;C]
#12 Коэффициент коррекции СО XX N=|(E-128)/256|-0.5
#13 Положение дроссельной заслонки XX N=E [%]
#14 Скорость вращения двигателя XX N=E*40 [об/мин]
#15 Скорость вр дв на холостом ходу XX N=E*10 [об/мин]

Это оно?

2. Зная протокол написать программу не составляет труда. Идет обычный обмен данных через COM порт, который можно реализовать на одном из языков программирования.

Как работает эта программа? Я так понимаю она должна послать в порт код(запрос) и получить некоторый объем байт(ответ). Я правильно понимаю? Может ли кто-нибудь продемонстрировать программный код для считывания данных (например, скорости) остальные я попытаюсь сам додумать. Очень бы Вас просил. Помогите. Человек этот хороший и отказать в помощи я ему просто не могу. Он один кафедру тянет. Помогите.

Непонятно, зачем писать свою программу для снятия данных. Может просто взять уже готовую программу, которая позволяет диагностировать ЭБУ Микас-7.1 и сохранять данные в файл известного формата (CSV, например).

Я и сам так предлагал, но для дисертации нужна программа. И только ради этого прийдется ее писать. Обойтись можно было и стандартными "диагностиками" Хотя в стандартных диагностиках не все данные отображаются. А у него есть предположения и формулы. Он хочет подставить туда реальные значения и провести эксперимент с целью - либо доказать, либо опровергнуть свои предположения.
Короче будет подключать ноутбук к МИКАСу ехать и с некоторой периодичностью сохранять дамп состояния всех датчиков. Потом анализировать и . . . ну дальше это уже его дисери я туда не лезу.

[lporttri]

цитируемого документа уже достаточно,
далее берите любую фришную программу для диагнозы,
пишите эмулятор эбу, с возможностью управлять,
отдельными байтами словами битами..собсно понятно.

[chipsoft]

Я тут кое-что уже нарыл. Вот цитатки из документа
Keyword Protocol 2000
Спецификация канала связи с диагностическим оборудованием - Уровень обмена данными

Содержание поля данных сообщения для идентификатора RLI_ASS.
Байт данных Наименование паpаметpа Значение Hex Формула
#11 Температура охлаждающей жидкости XX N=E-40 [&#61616;C]
#12 Коэффициент коррекции СО XX N=|(E-128)/256|-0.5
#13 Положение дроссельной заслонки XX N=E [%]
#14 Скорость вращения двигателя XX N=E*40 [об/мин]
#15 Скорость вр дв на холостом ходу XX N=E*10 [об/мин]

Это оно?

Если это именно для Микас-7.1, то это оно, но часть этого документа сильно напоминает протокол ВАЗа.

Как работает эта программа? Я так понимаю она должна послать в порт код(запрос) и получить некоторый объем байт(ответ). Я правильно понимаю? Может ли кто-нибудь продемонстрировать программный код для считывания данных (например, скорости) остальные я попытаюсь сам додумать. Очень бы Вас просил. Помогите. Человек этот хороший и отказать в помощи я ему просто не могу. Он один кафедру тянет. Помогите.

С COM портом работать нужно как с обычным файлом, использую функции CreateFile, WriteFile, ReadFile. Думаю, в интернете Вы можете найти уже готовые компоненты для работы с COM портом.

Обойтись можно было и стандартными "диагностиками" Хотя в стандартных диагностиках не все данные отображаются.

Вот на счет этого я не уверен, зачем делать то, что уже давно сделано? Если интересуют какие-то специфические данные диагностики, которые не выводятся протоколом, то тут нужно уже переписывать саму прошивку ЭБУ.

[finger]

Если это именно для Микас-7.1, то это оно, но часть этого документа сильно напоминает протокол ВАЗа.

Мне сказали для Волги

С COM портом работать нужно как с обычным файлом, использую функции CreateFile, WriteFile, ReadFile. Думаю, в интернете Вы можете найти уже готовые компоненты для работы с COM портом.

Спасибо

Вот на счет этого я не уверен, зачем делать то, что уже давно сделано? Если интересуют какие-то специфические данные диагностики, которые не выводятся протоколом, то тут нужно уже переписывать саму прошивку ЭБУ.

Стандартные проги для диагностики его не удовлетворяют.
Это же не на продажу, а для дисера. Ему там нужны свои разработки свои идеи и т.д. Короче модно сейчас использовать всевозможные АРМ (автоматизированные рабочие места) вот он и "льет" в этом ключе

[Yuras]

А кто получит кандидата, или доктора, или чего он там решил защитить? Он сам, или этот форум?

[finger]

А кто получит кандидата, или доктора, или чего он там решил защитить? Он сам, или этот форум?

Спасибо. Спасибо за хорошой совет.

[romik]

Вот http://www.team-rs.ru/images/tarticlesinj/11/kwpsrc.zip исходники древней программы на турбо-паскале, которая читает параметры и пишет лог. Для понимания, как и что, должно хватить. А дальше, разбирайтесь с протоколом Микаса, и пишите своё.

И ещё ссылка: http://mikas-online.nm.ru/index.html, там человек разрабатывает комплекс онлайновой настройки Микаса, может чем-нибудь поможет.

[finger]

romik
Спасибо, помогло.

[Aikonss]

Есть ли в свободном доступе описание протокола GM-Multec IEFI-6 ?
Нужен для написания программы для БК.
Может кто что знает ?.
Спасибо.

[Kolo]

В свободном доступе нет, но можно часть инфы выдрать из файла gm.ptr (бродит в инете) и из программы Efi leif ( вроде так ).

[lex6630]

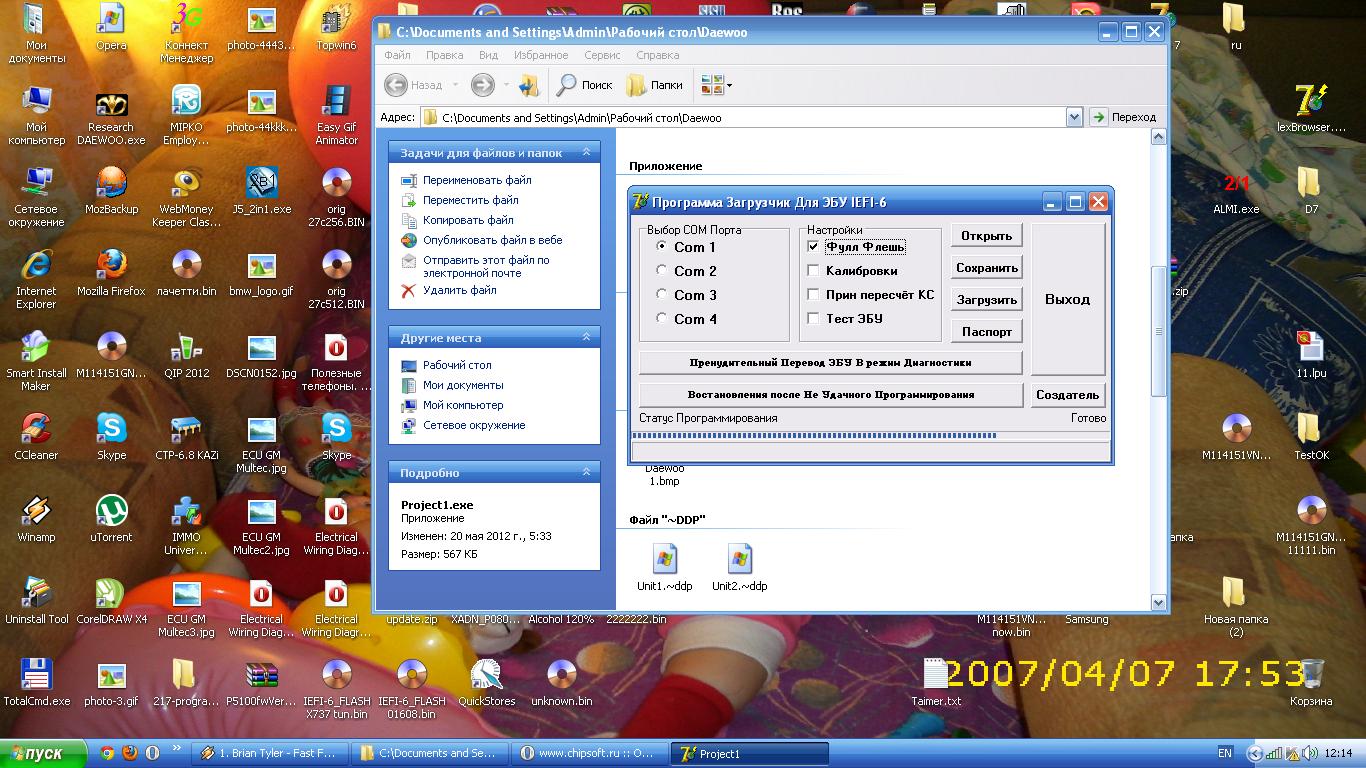

В Спартивных целях Пишу прогу в Delpfi 7
загрузчик для Daewoo
Хотя и имею Chiploader но хочится написать что то своё только Повторюсь в спартивных интересах Может кто откликнется
и поможет Хотя бы советом
Выкладываю то что уже накидал !
и даже прописал таймер в прогресбаре для наглядности что и как !

[angtar]

не посмотрел дату

[rgy]

а соурсы где ?
