Toyota Corolla 120 4ZZ-FE

[Romann43]

Всех категорически приветствую!Подскажите пожалуйста,имеется вышеуказанное авто,на борту Bosch M7.xx(точно марку эбу не знаю) идентификатор на наклейке 89661-02В30 Есть хелп пиасини с похожей распиновкой подключения(три разъёма у эбу) для Тойота Ярис.Внутри судя по всему(блок не на руках) стоит или С167 или ST10.Делал ли кто-нибудь такую машинку?Может есть точные данные для подключения к эбу.Как я понимаю можно попробовать прочитать блок модулем Bosch M797 и M797+ в BSL режиме.Буду благодарен за помощь

[Владимир,Б]

Похож на M 7.9.4.Скорее всего это он и есть.

[Romann43]

Похож на M 7.9.4.Скорее всего это он и есть.

Подключение такое?

[Владимир,Б]

У меня был в работе М 7.9.5.Подключение не такое.

[wmasterw]

Каталожный № того боша дай

[Romann43]

Каталожный № того боша дай

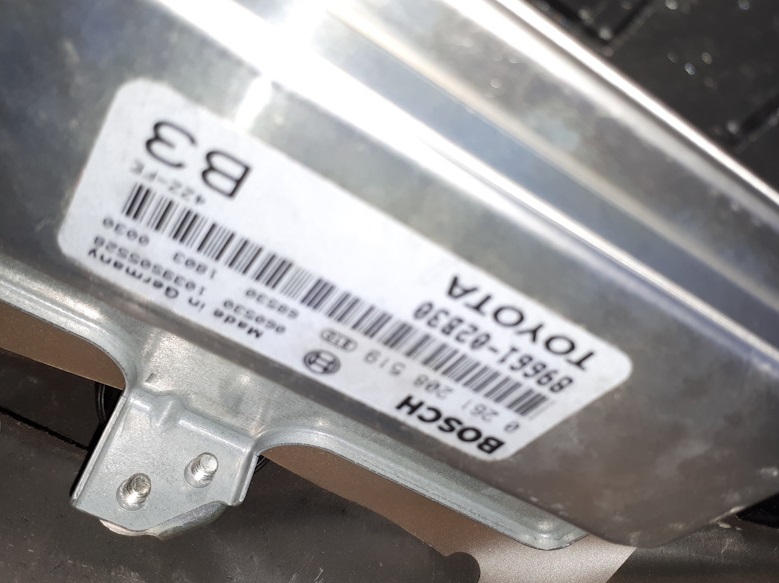

Если я правильно понял,то он на первом фото
0 261 208 519

[wmasterw]

http://rgho.st/7F9sHrPJg
http://savepic.net/9443937.htm

[Romann43]

Спасибо,то,что это 7.9.4 я уже выяснил,вопрос в том,ту ли я распиновку для подключения предоставил из хелпа пиасини.

[Romann43]

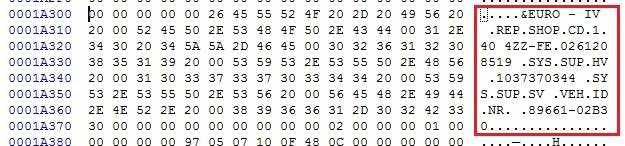

Вот прошивка сток с блока с таким же каталожным номером.

[wmasterw]

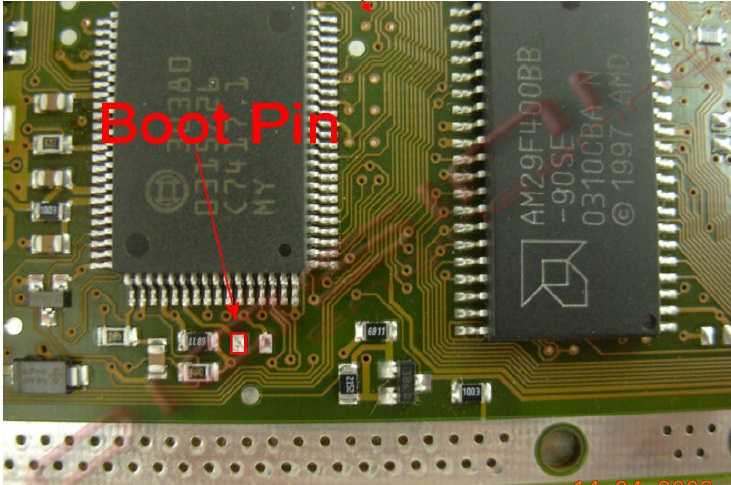

По пиасини вроде по другому http://i.piccy.info/i9/b135cbdb92a725b8 ... 38_004.jpg

[Romann43]

Судя по весу прошивки 512кб,там С167 должен стоять. Тогда мои скрины от пиасини подходят.

[wmasterw]

По любому разбирать, а там по картинкам уже разберешься сравнивая

[Romann43]

Согласен
