VW Tiguan 2012 edc17c46
Модератор: chipsoft
VW Tiguan 2012 edc17c46
Парни кто подскажет ,модуль BSL TriCore прочитает VW Tiguan 2012 edc17c46 ?

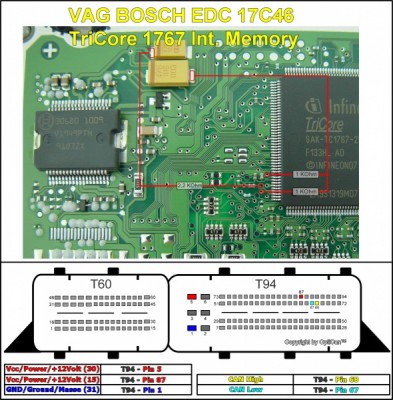

контакты, отмеченные красным цветом, через отдельные резисторы 0.51..1.0кОм подключить на землю ЭБУ.
контакт, отмеченный жёлтым цветом, через резистор 0.51..1.0кОм подключить на шину Vddp (+3.3В).
Назначение контактов:
(малый(1), большой(2)
2:1: Масса
2:5: +12 неотключаемое (K30)
2:87: +12 отключаемое (K15)
2:67 CAN-L
2:67: CAN-H
контакт, отмеченный жёлтым цветом, через резистор 0.51..1.0кОм подключить на шину Vddp (+3.3В).
Назначение контактов:
(малый(1), большой(2)
2:1: Масса
2:5: +12 неотключаемое (K30)
2:87: +12 отключаемое (K15)
2:67 CAN-L
2:67: CAN-H
Последний раз редактировалось griid Ср сен 27, 2017 7:48 am, всего редактировалось 2 раза.
