Модуль M74Can

чавойто 161 · Сообщение **чавойто 161** » Вс июн 28, 2015 9:12 pm

7zor писал(а):
Но убедиться визуально в этом не мог, блок клёпанный, владелец бы заметил факт вскрытия. А спрашивать разрешения на вскрыие я не стал, религия не позволяет.

Чет клепанные блоки М74/К/КАН мне не попадались, все на загибающихся скобах были, единственная заклепка посередине плату держала, но для снятия крышки и просмотра передней части аппаратки не мешала. При аккуратном разборе и сборе следов вскрытия вообще не видно.

Macrobot · Сообщение **Macrobot** » Вс июн 28, 2015 11:16 pm

Cегодня делал первые два блока М74can В одном к линия была в большом разьеме и читалась и писалась быстро чтение 15 и запись 30 сек ну это примерно А вот второй блок где к линия в малом развеем чтение так же быстро а вот запись минут 10. Получается запись по к линии была?

7zor · Сообщение **7zor** » Пн июн 29, 2015 7:14 am

чавойто 161 писал(а): Чет клепанные блоки М74/К/КАН мне не попадались, все на загибающихся скобах были, единственная заклепка посередине плату держала, но для снятия крышки и просмотра передней части аппаратки не мешала. При аккуратном разборе и сборе следов вскрытия вообще не видно.

Всё верно, блок был с единственной клёпкой, как все М74.
Передняя крышка на скобках, естественно. Но открывать всё равно не стал, скобки хиленькие, уже с наметившимися трещинками по загибу.
Итэлма жестоко экономит на крепеже и всяко удешевляет продукцию.

MatDog · Сообщение **MatDog** » Пн июн 29, 2015 4:04 pm

kushnarenk писал(а):
i484gp12
плата v4.12
В чиплодере шьется по к-линии. Скорость обмена с эбу 19200, при использовании другой скорости не подключается (ошибка 16).

Функция чтения области обучения будет добавлена?

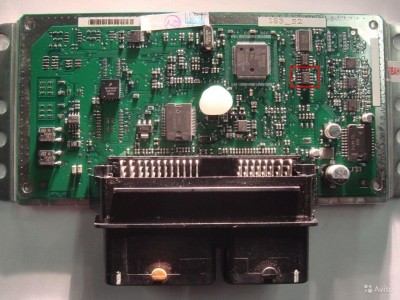

с такой платой нормально прошивается, а вот с такой НЕ хочет, микруха отмеченная красным на плате отсутствует

7zor · Сообщение **7zor** » Вт июн 30, 2015 7:50 am

MatDog писал(а):микруха отмеченная красным на плате отсутствует

Отметьте ещё раз, не видно.

chipsoft · Сообщение **chipsoft** » Вт июн 30, 2015 9:09 am

Macrobot писал(а):Cегодня делал первые два блока М74can В одном к линия была в большом разьеме и читалась и писалась быстро чтение 15 и запись 30 сек ну это примерно А вот второй блок где к линия в малом развеем чтение так же быстро а вот запись минут 10. Получается запись по к линии была?

Если стояла галка "Работа по CAN шине", то запись шла по КАНу. Дело в том, что загрузчик не пишет пустые области в прошивке, поэтому время записи разных прошивок может отличаться.
Можете озвучить идентификаторы этих ЭБУ, которые читали-писали по CAN? Интересует для статистики.

cthutq · Сообщение **cthutq** » Вт июн 30, 2015 9:34 am

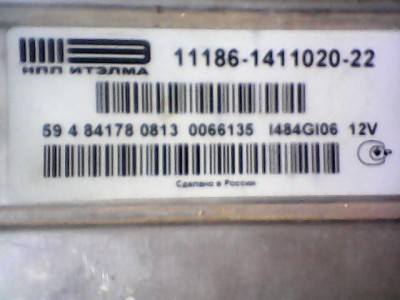

На фото два разных ЭБУ, на первом фото ЭБУ 11186-1411020-22 кановый под 11186(21116) мотор, гранта, калина2.
На втором фото ЭБУ 11183-1411020-52 к-лайн под 11183(21114) мотор, устанавливается на калину.
Во-втором случае кан не нужен.

MatDog · Сообщение **MatDog** » Вт июн 30, 2015 11:12 am

cthutq писал(а):На фото два разных ЭБУ, на первом фото ЭБУ 11186-1411020-22 кановый под 11186(21116) мотор, гранта, калина2.
На втором фото ЭБУ 11183-1411020-52 к-лайн под 11183(21114) мотор, устанавливается на калину.
Во-втором случае кан не нужен.

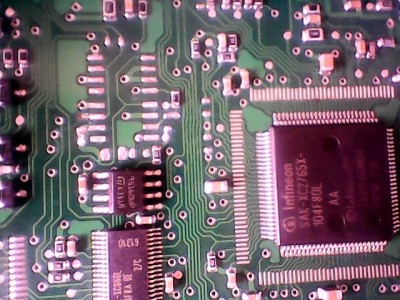

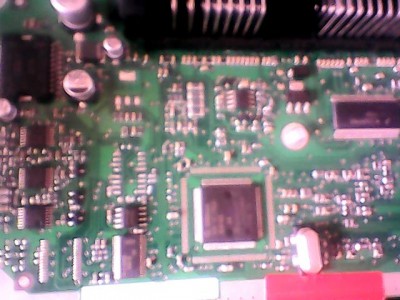

вот тот что у меня сейчас лежит и по кану не делается. Фотографировал эндоскопом, у него фокус на 2 сантиметра настроен. Впаиваю контролер к-линии и программирую по к-лиии, по кану также не получается, диагностируется блок только по кану.

Dronn · Сообщение **Dronn** » Вт июн 30, 2015 11:44 am

Сегодня снова мучил этот блок I444GI04,впаял микру К-линии и бестолку,загадочный блок...

MatDog · Сообщение **MatDog** » Вт июн 30, 2015 11:58 am

Dronn писал(а):Сегодня снова мучил этот блок I444GI04,впаял микру К-линии и бестолку,загадочный блок...

к-линия появляеся после впайки на большом разъеме G3 и репрог возможен только по к-линии

Dronn · Сообщение **Dronn** » Вт июн 30, 2015 12:06 pm

К-линия появилась,а вот не конектится ни как,ошибка 9 вылазит или 16 или нет ответа от эбу...

vldp · Сообщение **vldp** » Вт июн 30, 2015 1:33 pm

Я бы посоветовал почитать тему с самого начала...
Все повторяют проблемы с которыми я столкнулся
в самом начале. Есть схемы, есть описание решения
этих проблем... Читайте внимательно!

MatDog · Сообщение **MatDog** » Вт июн 30, 2015 3:11 pm

Dronn писал(а):К-линия появилась,а вот не конектится ни как,ошибка 9 вылазит или 16 или нет ответа от эбу...

пробуй шить по к-линии без участия кана и скорость порта поставить 19200

Dronn · Сообщение **Dronn** » Вт июн 30, 2015 3:27 pm

Именно этот блок I444GI04 не шьется ни как ,он у меня уже пол года как подменик работает , CombiLoader пишет,читает.Прочитал всю тему,перепробовал все что писали.Когда галочка стоит по CAN то ошибка 9,когда галочку снимаю то 16 а когда все галочки убираю или К-лайник подключаю то нет ответа от ЭБУ.... на диагностику выходит все нормально.

chipsoft · Сообщение **chipsoft** » Вт июн 30, 2015 11:46 pm

Dronn писал(а):CombiLoader пишет,читает.

У Комбилоадера подобный алгоритм работы с этими ЭБУ. Возможно проблема в том, что у Комбилоадера есть готовые шнуры, которыми пользуетесь?

www.chipsoft.com.ua
