Модуль M74Can

chipsoft · Сообщение **chipsoft** » Вт фев 24, 2015 4:53 pm

Как шнур неКАНовый может работать с КАНовым блоком?

vldp · Сообщение **vldp** » Вт фев 24, 2015 5:23 pm

Я не совсем правильно объяснил...
У меня есть кабель которым я постоянно прошивал
ЭБУ М74 (безкановые). Я его доработал, добавил пины
X1-E2 - CAN Low
X1-E3 - CAN Hi + 510 Ом на X1-K1
А так же ещё добавил пин на X1-G3 K-line
K-line пробовал подключать как Х2-D2 так и X1-G3!
И ещё: K-line подключать к 7 пину Опенпорта 2 или использовать
отдельный адаптер K-line?

P.S. Неотключаемое питание +12в только X2-H2.., a X2-H1 не подключал, так как на безкановом М74 подключен только один X2-H2 12в

Romann43 · Сообщение **Romann43** » Вт фев 24, 2015 6:33 pm

vldp писал(а):Я не совсем правильно объяснил...
У меня есть кабель которым я постоянно прошивал
ЭБУ М74 (безкановые). Я его доработал, добавил пины
X1-E2 - CAN Low
X1-E3 - CAN Hi + 510 Ом на X1-K1
А так же ещё добавил пин на X1-G3 K-line
K-line пробовал подключать как Х2-D2 так и X1-G3!
И ещё: K-line подключать к 7 пину Опенпорта 2 или использовать
отдельный адаптер K-line?

P.S. Неотключаемое питание +12в только X2-H2.., a X2-H1 не подключал, так как на безкановом М74 подключен только один X2-H2 12в

К 7 пину опен порта к линию

vldp · Сообщение **vldp** » Вт фев 24, 2015 7:00 pm

Так и делал к 7 пину Опенпорта_2 K-line, пробовал подключать как Х2-D2 так и X1-G3. Только что всё по новой проверил, кабель прозвонил.
Не работает! Ни на ноуте, ни на ПК! Что не так делаю?

Romann43 · Сообщение **Romann43** » Вт фев 24, 2015 7:04 pm

vldp писал(а):Так и делал к 7 пину Опенпорта_2 K-line, пробовал подключать как Х2-D2 так и X1-G3. Только что всё по новой проверил, кабель прозвонил.
Не работает! Ни на ноуте, ни на ПК! Что не так делаю?

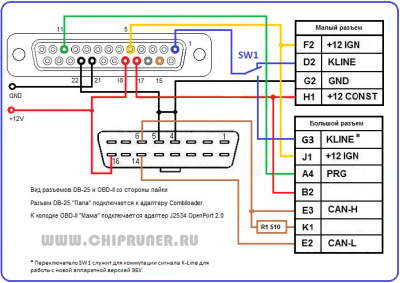

Может так попробовать

vldp · Сообщение **vldp** » Вт фев 24, 2015 7:22 pm

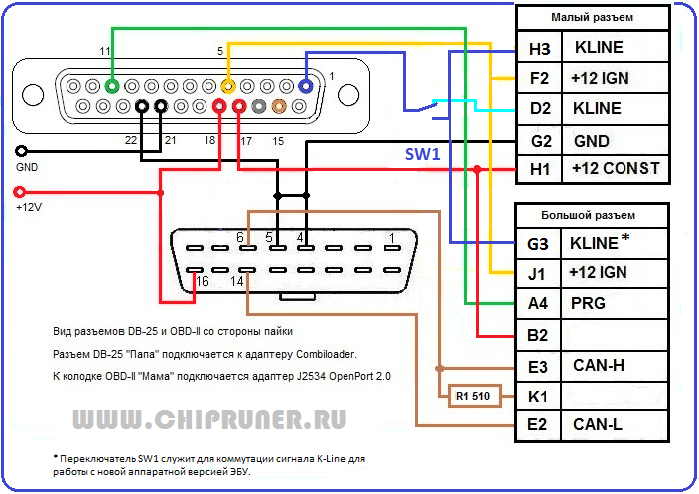

Если верить выше выложенной схеме, то k-line адаптер используется
отдельно. Т.е. надо подключать Опенпорт_2 и K-line адптер?
Ещё появился H3 - K-line....

Romann43 · Сообщение **Romann43** » Вт фев 24, 2015 7:41 pm

vldp писал(а):Если верить выше выложенной схеме, то k-line адаптер используется
отдельно. Т.е. надо подключать Опенпорт_2 и K-line адптер?
Ещё появился H3 - K-line....

Попробуй подключи к Н3 к линию от опенпорта.отдельный к лайник не нужен.

vldp · Сообщение **vldp** » Вт фев 24, 2015 8:03 pm

Пока машина уехала. Пробовать не начем!

мотя · Сообщение **мотя** » Вт фев 24, 2015 9:07 pm

У меня по этой схеме сделан кабель. С комбиком работает.

oleg12345 · Сообщение **oleg12345** » Вт фев 24, 2015 9:13 pm

мотя писал(а):У меня по этой схеме сделан кабель. С комбиком работает.

А при чем здесь комбик?

мотя · Сообщение **мотя** » Вт фев 24, 2015 9:24 pm

oleg12345 писал(а):
мотя писал(а):У меня по этой схеме сделан кабель. С комбиком работает.
А при чем здесь комбик?

Комбик не причём. Я выложил правильную схему кабеля. А что к нему (кабелю) будешь подключать, чиплодырь, комбик или ещё что-то, это дело вкуса. А вам уважаемый пофлудить захотелось?

maranz · Сообщение **maranz** » Вт фев 24, 2015 9:25 pm

vldp писал(а):Если верить выше выложенной схеме, то k-line адаптер используется
отдельно. Т.е. надо подключать Опенпорт_2 и K-line адптер?
Ещё появился H3 - K-line....

Если все подключено в точности как в хелпе -все должно работать ! Настройки чиплоадера все правильно заданы !?
Я вообще первый раз делаль КАНовый блок -подключал тупо проводочками с пинами ...

vldp · Сообщение **vldp** » Вт фев 24, 2015 9:25 pm

И я об этом: "Причём здесь комбик?"
Кто шил ЭБУ I484GQ14 от Гранты чиплоадером?
Может он вообще с этими ЭБУ пока не может работать?

maranz · Сообщение **maranz** » Вт фев 24, 2015 9:35 pm

я же выше писал что в I484GP12 Лил I484GQ14 тюнинг чиплоадером !

vldp · Сообщение **vldp** » Вт фев 24, 2015 9:36 pm

мотя писал(а):
oleg12345 писал(а):
мотя писал(а):У меня по этой схеме сделан кабель. С комбиком работает.
А при чем здесь комбик?
Комбик не причём. Я выложил правильную схему кабеля. А что к нему (кабелю) будешь подключать, чиплодырь, комбик или ещё что-то, это дело вкуса. А вам уважаемый пофлудить захотелось?

Спасибо за правильную схему подключения! Не обижайся...
Просто уже нервы не выдерживают! Два дня мучаюсь и не могу понять
в чём проблема?
