Модуль M74Can

Romann43 · Сообщение **Romann43** » Вс окт 16, 2016 4:37 pm

ura12345678 писал(а):по какой схеме подключать?

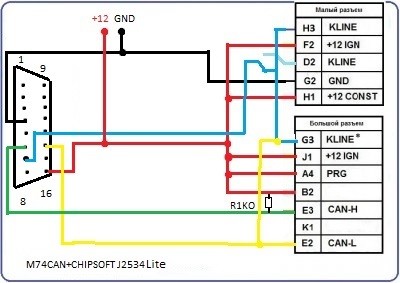

по этой:
Подключение к ЭБУ (CAN)

X2-H1, X2-H2 - Неотключаемое питание (+12В)

X2-F2 - Включение зажигания (+12В)

X2-G2, X2-G3, X2-G4 - Масса (достаточно подключить любой из этих контактов)

X1-A4, X1-B2 - Разрешение программирования (+12В)

X2-D2 - К-Лайн

X1-G3 - К-Лайн (в некоторых ЭБУ КЛиния выведена на этот пин)

X2-H3 - К-Лайн (в некоторых ЭБУ КЛиния выведена на этот пин)

X1-E2 - CAN Low

X1-E3 - CAN Hi (через резистор 470-510 Ом необходимо дополнительно подключить на +5В, контакт X1:K1)

Если драйвер к линии отсутствует как таковой на плате эбу,то вариант подключения сорее всего один-альтернативный.В настройках модуля выбирать м74 виртуальный еепром,пробовать все скорости,поставить галку работа по кан или галку использовать J2534.Вроде больше вариантов нет...

Romann43 · Сообщение **Romann43** » Вс окт 16, 2016 4:41 pm

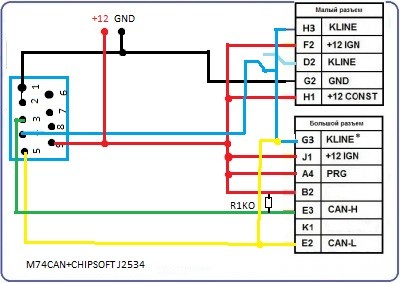

Так наверное:

ura12345678 · Сообщение **ura12345678** » Вс окт 16, 2016 5:09 pm

только что испробовал все варианты результат один - ошибка 9

Romann43 · Сообщение **Romann43** » Вс окт 16, 2016 6:04 pm

ura12345678 писал(а):только что испробовал все варианты результат один - ошибка 9

Адаптер какой?Версия прошивки(dll) какая)?Программа какого релиза?

ura12345678 · Сообщение **ura12345678** » Вс окт 16, 2016 6:20 pm

Все самое последнее, адаптер Лайт. Был лай а теперь гавнолайт. Спалил адаптер. Целый день мучатся с подключением так оно и не запахало, вконце дня наверное от усталости перепутал полюсовку, адаптер стрельнул и завонял.

Romann43 · Сообщение **Romann43** » Вс окт 16, 2016 7:19 pm

Грустная развязка...Главное не отчаиваться,всякое бывает.

Серёга · Сообщение **Серёга** » Вс окт 16, 2016 7:54 pm

ura12345678 писал(а):перепутал полюсовку, адаптер стрельнул и завонял.

Ты его что, от пуско-зарядного устройства запитывал? Такие вещи запитываются от лабораторника с током в 1А. Походу и блоку кранты ((( Скорее всего и раньше просто накосячил с подключением, пины перепутал, подключил не туда и т.п. В адаптере же защита от переполюсовки, с 16 пина первым стоит диод, что там вообще могло стрельнуть?

Kuzmin_m · Сообщение **Kuzmin_m** » Вс окт 16, 2016 11:18 pm

Серёга писал(а):
ura12345678 писал(а):перепутал полюсовку, адаптер стрельнул и завонял.
Ты его что, от пуско-зарядного устройства запитывал? Такие вещи запитываются от лабораторника с током в 1А. Походу и блоку кранты ((( Скорее всего и раньше просто накосячил с подключением, пины перепутал, подключил не туда и т.п. В адаптере же защита от переполюсовки, с 16 пина первым стоит диод, что там вообще могло стрельнуть?

ребят я прям как в эту тему захожу смайлами хочется сыпать

В розетку 220 переменного он его воткнул

А если честно, спасибо всем за разъяснения, очень полезно почитать.

Kuzmin_m · Сообщение **Kuzmin_m** » Вс окт 16, 2016 11:24 pm

ura12345678 писал(а):Все самое последнее, адаптер Лайт. Был лай а теперь гавнолайт. Спалил адаптер. Целый день мучатся с подключением так оно и не запахало, вконце дня наверное от усталости перепутал полюсовку, адаптер стрельнул и завонял.

У самого был опыт переполюсовки! Ничего там страшного (на лайте) не случается, просто горит стабилизатор на 5 вольт.
Эти 5 вольт могут и с USB браться, так что функциональность адаптера не теряется!
ВСЁ Нормально работает уже не один год. (ну если ты на самом деле 220 туда подкинул

)

chipsoft · Сообщение **chipsoft** » Вс окт 16, 2016 11:47 pm

ura12345678 писал(а):Все самое последнее, адаптер Лайт. Был лай а теперь гавнолайт. Спалил адаптер. Целый день мучатся с подключением так оно и не запахало, вконце дня наверное от усталости перепутал полюсовку, адаптер стрельнул и завонял.

Странно, можете фото показать, что внутри сгорело? В любом случае все можно починить.
Там действительно защита от переполюсовки стоит и так просто от перепутывания пинов адаптер спалить не получится.

ura12345678 · Сообщение **ura12345678** » Пн окт 17, 2016 6:19 pm

Вопрос к разработчику как подключить блок 11186-1411020-22 ПО I484GR16 плата HW 4.12, попрошу заметить уже прошил 3 подобных блока винфлешем методом впайки микросхемы L9637D только платы 6,36, на этих плата была разводка под данную микросхему. на 4,12 разводки уже нет.

ura12345678 · Сообщение **ura12345678** » Пн окт 17, 2016 6:23 pm

http://uploads.ru/SwgYv.jpg

адаптер вроде работоспособный, в программе определяется.

Romann43 · Сообщение **Romann43** » Пн окт 17, 2016 7:23 pm

ura12345678 писал(а):http://uploads.ru/SwgYv.jpg

адаптер вроде работоспособный, в программе определяется.

Судя по фото,дорожка сгорела во внутреннем слое печатки.Есть мысля,на переходной плате обд2 присутствует резистор 120 Ом?Может он влияет на работу по кан,ведь в первой версии адаптера его удаляли именно из-за проблем с М74кан...

Серёга · Сообщение **Серёга** » Пн окт 17, 2016 10:15 pm

Всё же интересно, что к этому привело. От переполюсовки в этих адаптерах такое не произойдёт.

chipsoft · Сообщение **chipsoft** » Вт окт 18, 2016 12:36 am

ura12345678 писал(а):Вопрос к разработчику как подключить блок 11186-1411020-22 ПО I484GR16 плата HW 4.12, попрошу заметить уже прошил 3 подобных блока винфлешем методом впайки микросхемы L9637D только платы 6,36, на этих плата была разводка под данную микросхему. на 4,12 разводки уже нет.

Вся распиновка в файле справки к программе. Но если постоянно работаете с такими ЭБУ целесообразно сделать шнур.
