Готовимся к модулю Bosch MED17 Bench

[chipsoft]

Для модуля Bosch MED17 Bench, который сейчас находится в стадии тестирования в некоторых случаях необходима доработка CHIPSOFT J2534 адаптера и CHIPSOFT GPT адаптера.
Возможно Вам дорабатывать ничего не нужно, т.к. CHIPSOFT J2534 адаптеры, которые не нужно дорабатывать произволдятся с осени 2019, а CHIPSOFT GPT адаптеры, которые не требуют доработки - с зимы 2019.

Если же доработка все-таки необходима, вот инструкции:

Для CHIPSOFT GPT адаптера: https://drive.google.com/open?id=1Y9ybC ... qTiNDuH3yn
Для CHIPSOFT J2534 адаптера (Lite/Mid/Pro) https://drive.google.com/open?id=1Z9E1M ... 4wW9VaEoIr
Для CHIPSOFT J2534 акрил достаточно заменить микросхему TJA1050 на L9616

Новый модуль требует новых драйверов версии 1.5 для CHIPSOFT J2534. Скачать их можно по ссылке: https://drive.google.com/open?id=1uIvUV ... NiDrMHJ37c

Последнее обновление ChipLoaderNG - 12.05.2020
Добавлена возможность задания пароля Tricore если текущим паролем не удается снять защиту
Вывод информации о том, что блок имеет высокий TPROT и не поддерживается программой. Касается ряда блоков, например, MED17.5.5 с TC1766.

ChipLoaderNG для теста оборудования можно скачать по ссылке: https://drive.google.com/open?id=172Det ... G5WuDe9mRE
Пароль - 12345. Без лицензии на модуль доступна команда CPU ID для чтения типа процессора.
Очень желательно использование CHIPSOFT OBD2 Breakout Box для автоматического управления питанием (в противном случае питанием придется управлять вручную). Программа спросит об этом.

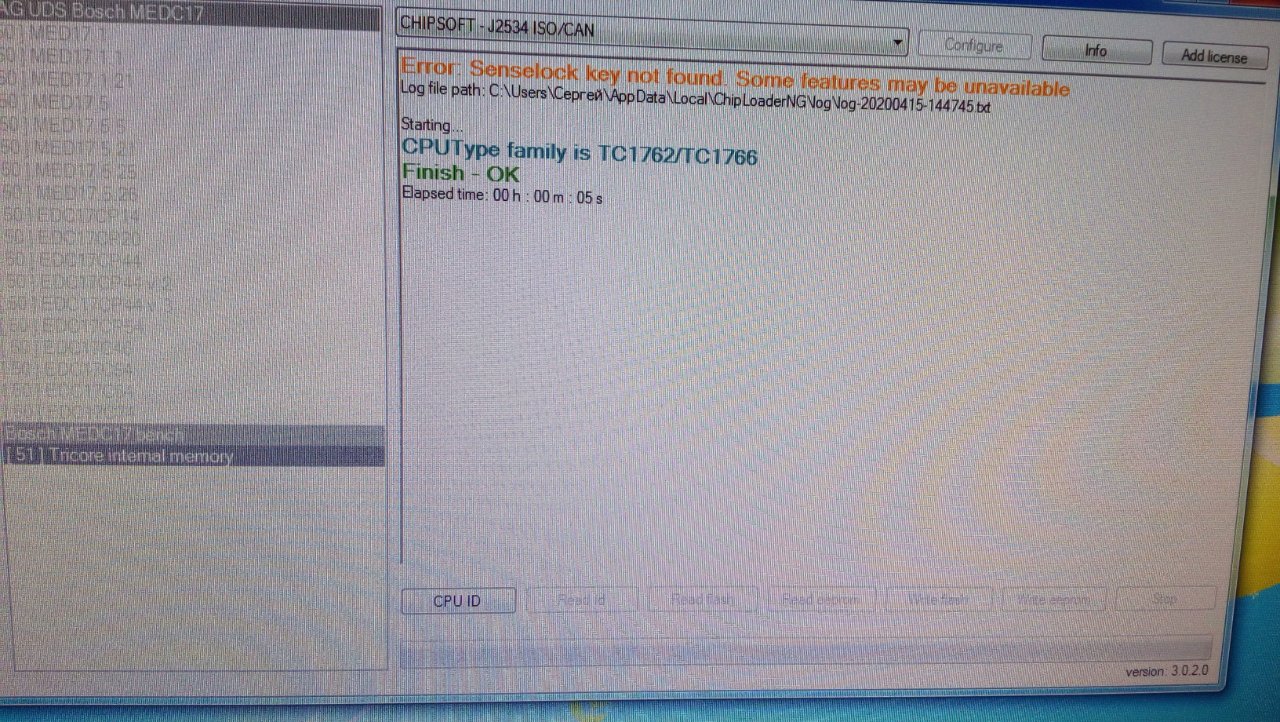

Вывод программы должен выглядеть примерно так:

Starting...
CPUType family is TC1762/TC1766
Finish - OK
Elapsed time: 00 h : 00 m : 04 s

[chipsoft]

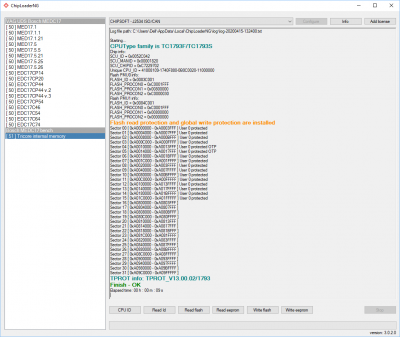

Расширенная информация при наличии лицензии, на примере EDC17C74 выглядит так:

[Широкий]

А для адаптера CHIPSOFT J2534 акрил не будет доработки ? Пользователи старого адаптера пока остаются в ауте ?

[Сергей-54]

После перепайки CHIPSOFT J2534 адаптера Lite (vp230) будет ли работать со старым софтом ChipLoader??

[stutterer]

После перепайки CHIPSOFT J2534 адаптера Lite (vp230) будет ли работать со старым софтом ChipLoader??

Адаптер уже из новой партии, доработки не требует, микросхемы новые, перемычка на 3,3В уже. С трикор модулем работает без проблем.

[viktor9950]

Расширенная информация при наличии лицензии, на примере EDC17C74 выглядит так:

Денис поддержку процессоров напишите?

[stutterer]

Денис, есть рекомендации по скорости адаптера(OBD,BSL,BENCH)?
Контролька считаться будет?

[stutterer]

После перепайки CHIPSOFT J2534 адаптера Lite (vp230) будет ли работать со старым софтом ChipLoader??

Адаптер уже из новой партии, доработки не требует, микросхемы новые, перемычка на 3,3В уже. С трикор модулем работает без проблем.

Уже испробовал бенч?

Только железо закончил проверять. Ключа нет(активации).

[viktor9950]

Адаптер уже из новой партии, доработки не требует, микросхемы новые, перемычка на 3,3В уже. С трикор модулем работает без проблем.

Уже испробовал бенч?

Только железо закончил проверять. Ключа нет(активации).

Там вроде ид можно сделать бенчем

[stutterer]

Уже испробовал бенч?

Только железо закончил проверять. Ключа нет(активации).

Там вроде ид можно сделать бенчем

По ID сижу с переключателем разбираюсь..

[viktor9950]

Только железо закончил проверять. Ключа нет(активации).

Там вроде ид можно сделать бенчем

По ID сижу с переключателем разбираюсь..

И прошивку не забудь обновить с 1.4 на 1.5

[trenerzl]

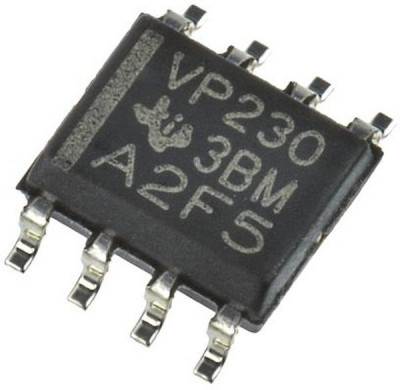

Денис, такая подойдет?

[viktor9950]

Денис, такая подойдет?DOC003422230.jpg

За Дениса отвечу. Пойдет. И про перемычки не забываем с 5в на 3.3 поменять

[Max Payne]

Про сканматик 2 про ничего не сказали подойдёт ли под бенч без доработок

[Sergei2408]

Здравствуйте тестировал на м 17.9.7 уаз. чипсофт лайт+ GPT новый+бокс. все ок.
