ChipLoader и Bosch ME7.5.10

[viktor64]

Приехало даное авто VW Caddy1.4i 2005г на перепрошивку с моторным ME7.5.10
Решил перешить его MPPS v12 ,так как в ней блок МЕ7.5 заявлен.Подключился ,
считал индифы ,затем считал фулл ,но вот когда решил ей опять залить её же
сток она благополучно увалила блок,хотя все условия(откл.куллеры,подключил зарядку)
были соблютены!!!
Сейчал решил востановить его с помощью Чиплодера через бут,благо хоть считалось нормально вроде,
но немогу перевести этот блок в бут ,хотя всё делаю как в хелпе :2,28-масса ,27,15- питание ,29-клайн
подсоединяюсь щюпом 6.8к на 24 ногу флеши ,подаю питание ,отсоединяю щуп жму кн."Установить связь",
а в ответ "Ошибка чтения данных из порта" ,сам Чиплоадер и адаптер официальный и провереный неоднократно в работе,

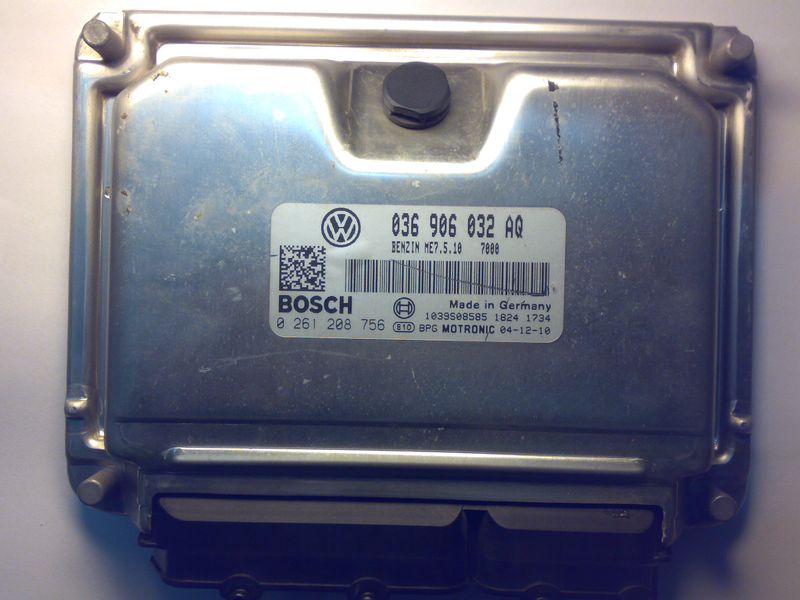

думаю что ошибка где-то в распине этого блока,если кто в курсе подскажите плиз.Фото блока прилагаю ниже.

[dadi49]

http://wiki.obdtuning.com/images/4/42/VAG_ME_7_5_10.jpg

[viktor64]

спасибо,но по ссылке тоже подключение ,что и в хелпе к Чиплодырю,всё так и подключаю а в бут блин незаходит

[egorik]

попробуй оновременно нажать чтение с питанием . 7 1 1 уваливал пришлось епром еще поправить . но то при чтении было , пиши в личку разберемся

[viktor64]

Все разобрался заиёл всётаки я этот блок в бут режим!
Нашёл схему на этот блок в Автодате и получается ,что в хелпе неточность ,для перевода этого блока в бут необходимо ещё один плюс заводить на 4 пин,после чего блок забутился с первого же раза!!!

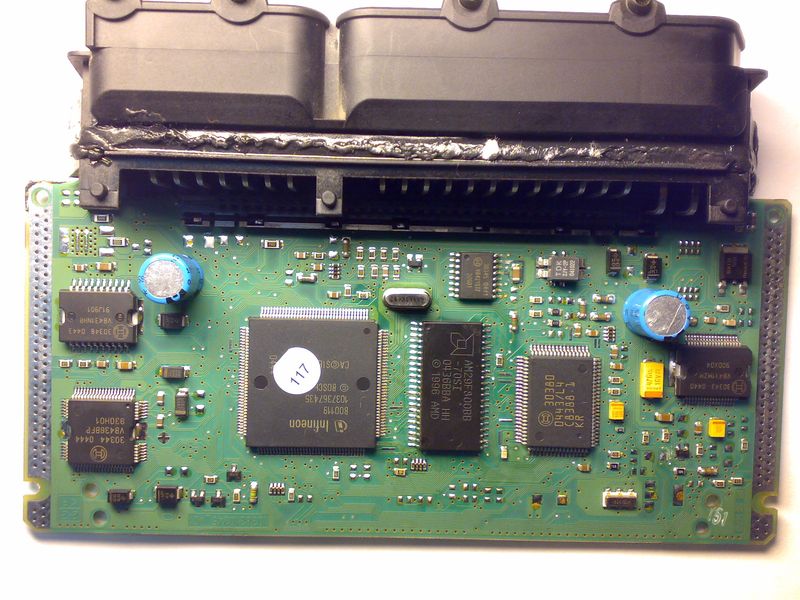

Вот фотку подрисовал ,может пригодится кому.

[viktor64]

Прочитал и записал Чиплоадером флеш и епром,но
при этом флеш пишет некоректно,а именно самый первый нулевой байт в прошивке заполняет нулями вместо реального содержимого в нем???Но при этом авто заводится и работает.Чтение Епрома в Чиплоадере тоже воде пишет ,что всё ок,а реально когда просматриваеш епром ,то там одни FF.При этом МППС и Виллем читают флеш одинаково нормально,так что лучше пока эти блоки перестраховываться и читать - писать через внешний прогер.Дампы прилагаю.

[sergio]

В таких случаях,когда не уверен в распиновке-отключаеш аккум,переводиш блок управления в бут,подключаеш блок управления к штатной проводке,подключаеш аккум,включаеш зажигание и читаеш ...

[viktor64]

В таких случаях,когда не уверен в распиновке-отключаеш аккум,переводиш блок управления в бут,подключаеш блок управления к штатной проводке,подключаеш аккум,включаеш зажигание и читаеш ...

так в дальнейшем и буду делать,но остался вопрос почему Чиплоадер невычитывает в этом блоке епром,точнее вычитывает всё FF?

[sergio]

Скажем так чтение еепром-это типа бонуса-для чиптюнинга это не нужно,вернее очень редко нужно.В еепроме хранятся данные об иммо, кодировки.И подключение еепром ну и размер отличаются. Вот поэтому не всегда читается то что нужно...

[viktor64]

Скажем так чтение еепром-это типа бонуса-для чиптюнинга это не нужно,вернее очень редко нужно.В еепроме хранятся данные об иммо, кодировки.И подключение еепром ну и размер отличаются. Вот поэтому не всегда читается то что нужно...

несовсем так грамотный подход в тюнинге это всегда сохранять епром для неожиданных ситуаций ,неуверен например, что в данном ЭБУ не используются так называемые плавающие (катящиеся коды)как в МЕ7.1

[rins]

Скажем так чтение еепром-это типа бонуса-для чиптюнинга это не нужно,вернее очень редко нужно.В еепроме хранятся данные об иммо, кодировки.

чтение еепром это необходимость. для дальнейшего возможного восстановления ЭБУ.

но остался вопрос почему Чиплоадер невычитывает в этом блоке епром,точнее вычитывает всё FF?

чиплодырь много где еепром не читает. хуже то, что на некоторых блоках он только делает вид что читает, а на самом деле там одни FF.
нужно быть внимательным. (например. модуль бош 7.9.7.
универсальный. но еепром в кефико не читает)

ЗЫ
сейчас посмотрел еепром считанный с МЕ7.5.5, на вид нормальный.

[viktor64]

[/quote]
чиплодырь много где еепром не читает. хуже то, что на некоторых блоках он только делает вид что читает, а на самом деле там одни FF.
нужно быть внимательным. (например. модуль бош 7.9.7.
универсальный. но еепром в кефико не читает)

[/quote]
С этим блоком точно такаяже ситуация к тому же и в нулевой байт флеши ерунду пишет,благо дело что это некритично,т.к. в этих блоках флеш начинается с векторов направлений ,но всё же написал может Денис поправит?

[sergio]

Читать еепром - если это необходимо-нужно в программаторе ,тогда будеш уверен в правильности вычитаного.Было много случаев убивания дампа еепром загрузчиками,основная задача которых работа с флешью.

[viktor64]

Читать еепром - если это необходимо-нужно в программаторе ,тогда будеш уверен в правильности вычитаного.Было много случаев убивания дампа еепром загрузчиками,основная задача которых работа с флешью.

стою на асфальте я в лыжи обутый иль лыжи неедут иль я еба...ый
зачем тогда в загрузчикуе эта вкладка для чтения епрома так для мебели или красоты??? Тогда убрать её чтобы неискушала тем более что вычитывает неправильно,а если ещё может и убивать дамп то и подавно такой функции ненадо от греха подальше.

[xavit]

Как раз уважаемый кейфико читает другой вкладкой и очень хорошо я бы посмотрел матчасть блока у ме7.1 мe 7.5 такая же микросхема читается на ура и пишется без косяков проверено вчера менял блок на кия все гут прописывать ключи не пришлось так что загрузчик тут не причем
