Товарищи нужна схема подключения на столе ЭБУ BOSCH MED(G) 17.9.21.1

[vento702]

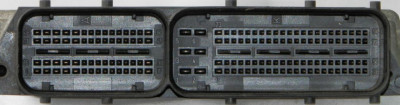

Ой, а картинки варианта MEG похоже нету.

[Zews]

А можно схему обеих вариантов?

Каких вариантов? Нет там "вариантов", это абсолютно разные аппаратно Блоки! Надо точно понимать что за блок перед глазами. Ваш МЕ17.9.21.1 это по иденту прошивки видно, коробка МТ 6-ст.

[alexey74a74]

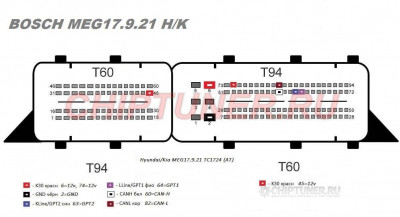

Вам может быть это нужно. Это от комбика.

[Zews]

Ещё один "писатель"... мамадорогая, причом мою картинку с чт утащил... )))

[alexey74a74]

Ещё один "писатель"... мамадорогая, причом мою картинку с чт утащил... )))

"ВАША" - картинка в свободном доступе в инете... и на "ТЫ" переходить не нужно!!! я Вам не друг и не враг .. Вы лично меня не знаете,
соблюдайте пожалуйста элементарную вежливость.!!!

[Иоанн]

Ещё один "писатель"... мамадорогая, причом мою картинку с чт утащил... )))

Там так и написано, что от комбика. А комбилоадер и чиптюнер де факто синонимы.
А вот твое авторство, Жека, пока не подтверждено. Был бы ервик, ладно, но другой же ник. Чего стесняться то? Был бы ервик, мог сказать, что моя картинка. Но не ервик же.
Прошу прощения за флуд, не удержался.

[vento702]

Ещё один "писатель"... мамадорогая, причом мою картинку с чт утащил... )))

Ещё один говоришь)), получается меня писакой обласкал. Я ж человеку намекаю, чтоб точно указывал какой эбу, да и на будущее сам понимал.
Удочку давай, а не рыбу.

Чего стесняться то?

Конспирация инкогнито.

[Иоанн]

К ервику бы прислушивались, а так кто там и что там говорит, не понятно.

[vento702]

Да и рисовать минута по готовой заготовке))

[koldun]

Устроили ""ромашку"" - любит-не любит!
Один товариСЧ - похоже Ахмадиев - " akhmadievrg - Зарегистрирован: Ср июл 14, 2021 2:32 pm ",
только зарегился, задал вопрос ... и начали все помогать!
Но по ответам akhmadievrg видно, что он даже не понимает, что такое GPT ...
не понимает в чем разница между блоками MED... и MEDG...
Предполагаю, что это просто "клиент".
Задал вопрос и пропал ...
Вы тут меряетесь "хвостами" ... чей длиннее и красивее.
Угомонитесь - он уже забыл и "забил".

[Zews]

Децкий сат. Копирайтеры обиженки кидают... мамадорогая... жертвы егэ...

[Zews]

К ервику бы прислушивались, а так кто там и что там говорит, не понятно.

собственно кому надо, совершенно в курсе, кто я такой... а кому не надо, то оно им и не надо... не вижу криминала... на чт я ник не поменяю... по теме:
Обозначения (общие) семейств блоков Bosch:
1. - первая буква (М) - Motronik
2. - вторая буква (при наличии) Е - Elektronic Trottle (электронный дроссель)
3. - третья буква (при наличии) D - Direct Injection (прямой впрыск в цилиндры)
4. - четвёртая буква (при наличии) G - Gearbox Unit (совмещённое управление АКПП)
5. - первая цифра 7 - 7я серия (процессоры С16х) / 9 - 9я серия (процессоры Моторолла 5хх) / 17 - 17я серия (процессоры TriCore ТС17хх).

Блоков необъёмное количество, у каждого вида/подвида абсолютно разная подключка, платы, схемотехника... это азы. Если вышенаписанное вызывает у кого-то мысль "нифигасе, а я этого не знал", то этому "кому-то" вообще не стоит сувать свой клюв к Блокам.

[koldun]

... Если вышенаписанное вызывает у кого-то мысль "нифигасе, а я этого не знал",
то этому "кому-то" вообще не стоит сувать свой клюв к Блокам.

А вот это верно!

[vento702]

Угомонитесь, устроили тут, верно - неверно.
У каждого из нас возникали те или иные вопросы.

[Yuras]

Обозначения (общие) семейств блоков Bosch:
1. - первая буква (М) - Motronik
2. - вторая буква (при наличии) Е - Elektronic Trottle (электронный дроссель)
3. - третья буква (при наличии) D - Direct Injection (прямой впрыск в цилиндры)
4. - четвёртая буква (при наличии) G - Gearbox Unit (совмещённое управление АКПП)
5. - первая цифра 7 - 7я серия (процессоры С16х) / 9 - 9я серия (процессоры Моторолла 5хх) / 17 - 17я серия (процессоры TriCore ТС17хх).

Блоков необъёмное количество

Я вот видел ещё такие обозначения:
- вторая буква Р (например МР7.0) и S (например MS6.1);
- третья буква А (например MSA15.5) и V (например MEV17.4);
- первая цифра 1 (например М1.5.4) и 3 (например МЕ3.1) и 6 (например MS6.4);
Можете подсказать, что они обозначают?
А ST10xxx, также как и С16х, под номером 7?
