Cerato 2.0l. 2006г. Siemens VDO.

[ЕВГЕНИЙ]

Чем прочитать сей девайс? На столе, без выдёргивания flash не отдался. SIM2K-47.

[sergio]

Не совсем понятна вторая половина второго предложения.Если там моторолка,то читается и пишется BDM-100.

[ЕВГЕНИЙ]

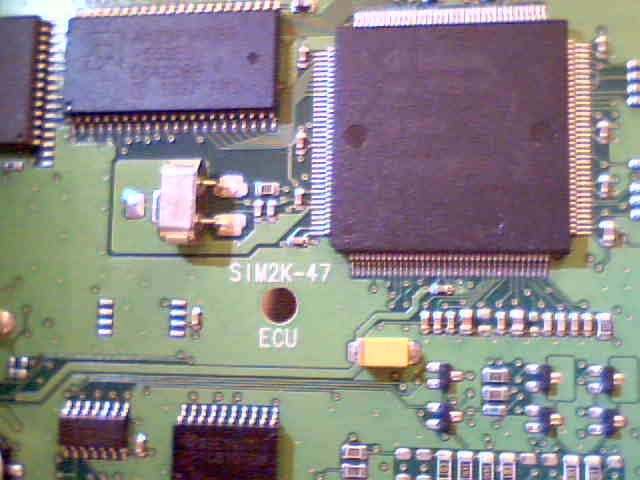

Всё там стандартно, С167 29f400. Распиновку нашёл, К-линия есть, 104 ногу на массу и тишина.

[miruwor]

Может 105-я на массе?

[sergio]

А чем читаеш?Вернее пытаешся.

[вадимк]

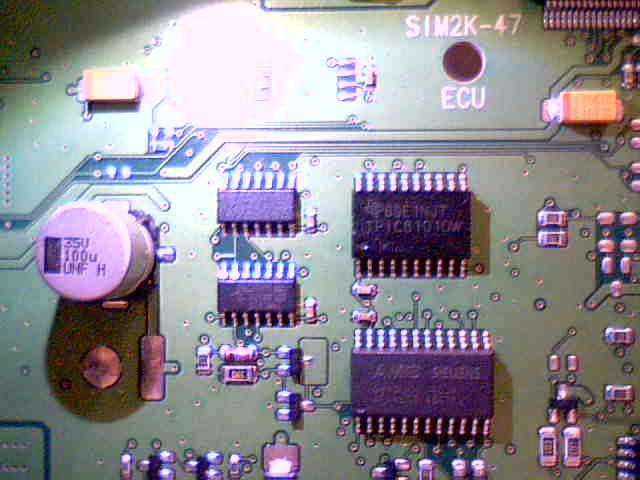

Там логика внутри переключает коммутацию...долго обьяснять.Читается.Только нужно правильно скоммутировать прохождение сигнала.Есть там две микрухи(74НС32 и 74НС08 помоему).Вот на них и все решается.Без ЭБУ не вспомню.Не "тирань"...

[pinter]

так в хэлпе к чиплодырю все расписано вроде....

2 - масса ЭБУ
3 - неотключаемое питание +12В (АКБ)
22 - отключаемое питание +12В (замок зажигания)
47 - К-Линия

[ЕВГЕНИЙ]

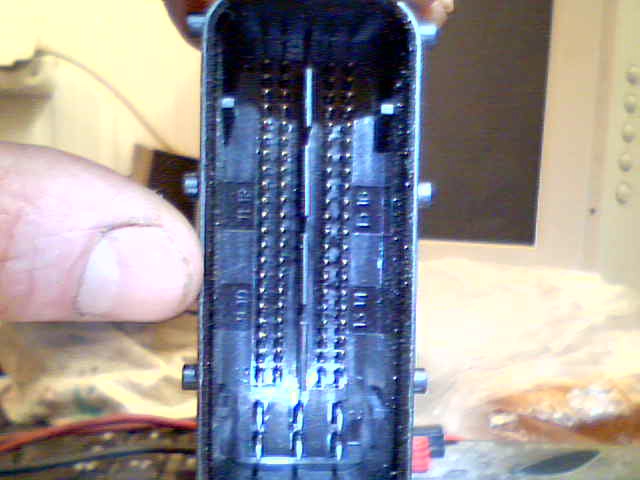

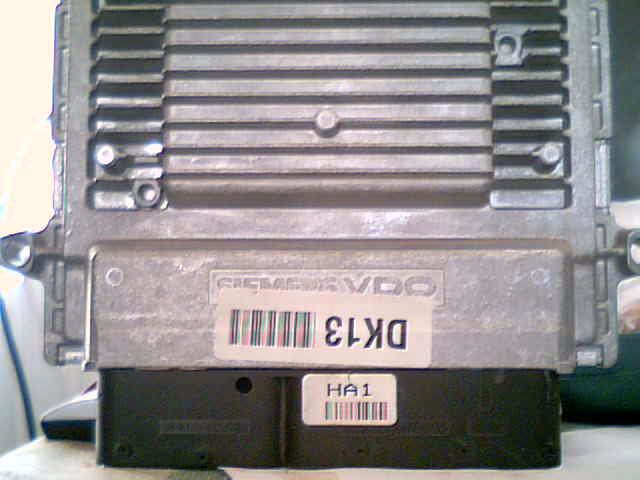

Неправильно! Читайте внимательно, что за ЭБУ. Корпус из алюминия, ребристый, разъёмов 2, но функционален только 1, девяносто с хвостиком контактов. Ни с какой распиновкой из хелпа не совпадает.
1-3-5 масса, 2-4-73-(+), 76-К-линия, 77-78- САN.

[ЕВГЕНИЙ]

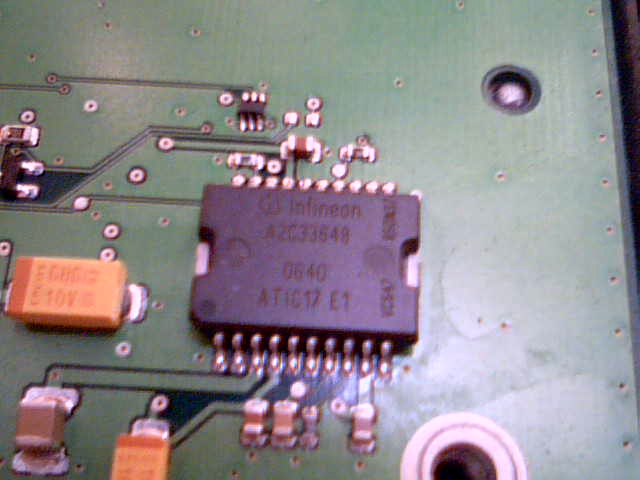

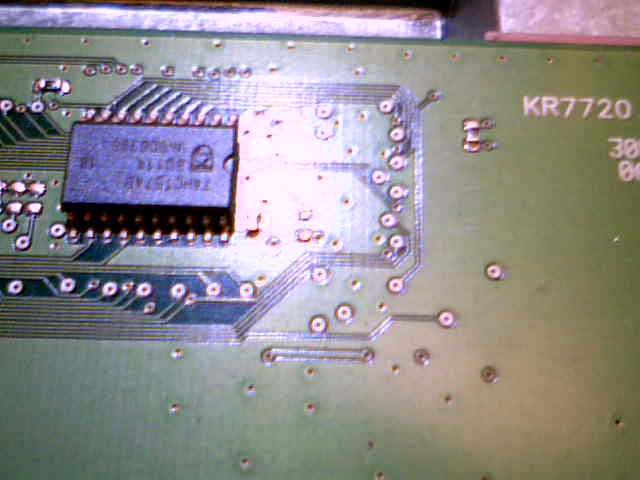

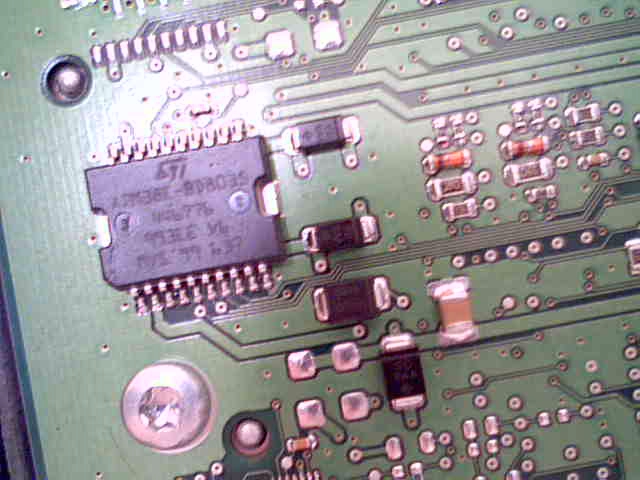

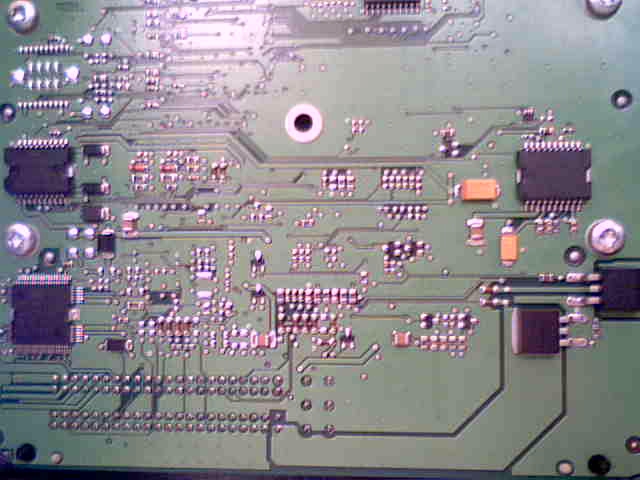

Вот посмотрите на это чудо. Мож кто подскажет чего. Качество не очень.

[ЕВГЕНИЙ]

ещё

[ЕВГЕНИЙ]

ещё

[ЕВГЕНИЙ]

и ещё

[romik]

Ну если уже разобрали блок, возьмите тестер, осциллограф, посидите с ними пару вечеров, и решение найдётся. Там всё достаточно просто.

[ЕВГЕНИЙ]

Хороший совет. Чего его разбирать, 5 мин делов. Только это врят-ли понравится владельцу, пару дней без авто и невнятные переспективы.
Видимо придётся всё-таки Flash дёргать.

[MadFox]

Хороший совет. Чего его разбирать, 5 мин делов. Только это врят-ли понравится владельцу, пару дней без авто и невнятные переспективы.
Видимо придётся всё-таки Flash дёргать.

Перспективы у него радужные, а по памяти, чем тыкать в него тестером 2 вечера, легче сдуть его, с такой платы 5 минут....
