Помогите определить ЭБУ

[denischernikov]

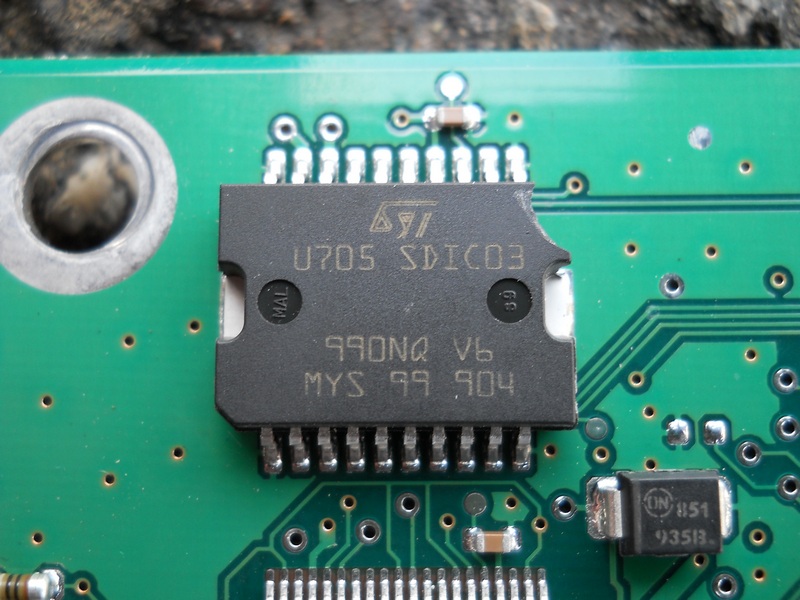

Chevrlotet Aveo 2009 МТ, после аварии, микросхему поменял, вторая вроде целая. На диагностику не выходит, чек не загорается. Интересует распиновка блока. Помогите пожалуйста.

[denischernikov]

Что-не могу добавить все фото. Разобрался.

[PWPetro]

Если такие повреждения, то 100 % повреждены междуслойные переходы платы. Без схемы востановить будет очень трудно.

[vvpar]

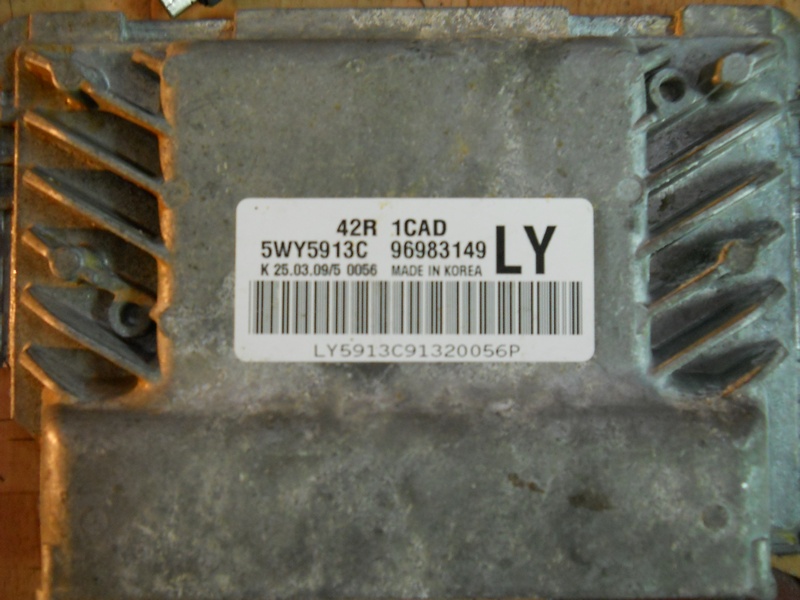

По буквам вроде как Siemens 5WY. Посмотри в хелпе ChipLoaderа.

[Denis]

То что это Сименс , это понятно .....вопрос в другом ...какой именно ? Очень похож на сириус D42 .

[romik]

Chevrlotet Aveo 2009 МТ, после аварии

Может не Авео, а Круз?

[denwerok]

Нее, это авео 1.2_16кл)))

[denischernikov]

Нее, это авео 1.2_16кл)))

Да, верно.

[romik]

Тогда это какая-то разновидность EMS3132

[Denis]

Chevrlotet Aveo 2009 МТ, после аварии

Может не Авео, а Круз?

На круэе симтек 76.1 стот ....совсем по другому выглядит. Говорю же Сириус

[denischernikov]

Это Sirius D42 или 42R.
Оказывается блок предохранителей идет свой под этот контроллер, родной разбит в дым.
После восстановления блока предохранителей, с разбора не подошел,
контроллер стал выходить на связь, но не заводится.
Ошибки: обрыв модуля зажигания A и B.
Ключи целые, катушка целая.
Кто подскажет куда идет цепь управления с ключей, на какой драйвер?

[Robin]

По идее 5 минут найти куда. Тестером прозвониь провод от МЗ к ЭБУ, и в нём тоже не сложно. Питание 12 вольт есть на МЗ?

[denischernikov]

Я же пишу, что обрыв, неужели я не проверил от МЗ до ЭБУ?
Если обрыва нет внутри ЭБУ, то найти можно за пять минут!
Но он есть! И ищу его я уже 10 часов!
Цитирую:
"кто подскажет куда идет цепь управления с ключей, на какой драйвер?"
Неужели это не понятно?

[Robin]

За 10 часов можно найти даташит на микросхемы, на возможные драйвера и определить какие выхода на каком драйвере никуда не идут, раз уверен, что обры внутри платы. Ну раз прозвонил, с каких пинов идёт управление? Это лёгкий путь, ну а тяжёлый, это осциком найти по входу возможного драйвера.
"кто подскажет куда идет цепь управления с ключей, на какой драйвер?"
Неужели это не понятно?Не понятно. Какие ключи целые то, о чём речь?
Аха, заметил, один ключ перепаян. Ну коль это ключи зажигания, то ищи их входа с проца.
