CHIPSOFT GPT адаптер

[viktor9950]

Это пиковая 18. А так каменс берет 750 850 мили ампер. Красный светодиод в пол накала. На прямую проводом с мппс18 все хорошо

[вадимк]

Кста...я на своем GPT адаптере поменял резисторы 36 Ом на 510 Ом. Потому как если воткнуть по случаю в +12в , то ой...Чета транзистор сгорает.

[вадимк]

Подключаем к блоку управления два GPT и массу (все без PowerBox). Запитываем ЭБУ. Подаем на GPT адаптер +12в и он сгорает. Первый раз только стабилитрон. Если его выбросить, то на второй раз сгорает стаб и проц.Я знаю уже троих, включая меня.По этому включаем (+12в) или все вместе, или GPT первым, а блок во вторую очередь.

[егерь]

Получил от дилера адаптер. Сигнал генерирует, но уровень на обоих GPT относительно массы 0.22 в . На входе транзисторов 1.65 в. Поменял их на новые, ничего не изменилось. На другом форуме читал метод проверки адаптера. На каждом GPT половинка 3.3 в., т.е 1,65в. должна быть, относительно массы . В чём причина ?

[ghbjhft328]

не мешай отлаженному механизму работать и он не подведет

[вадимк]

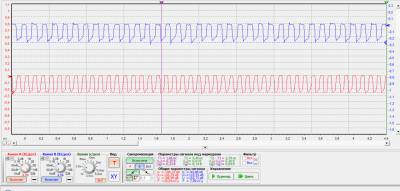

В чём причина ?ГПТ проверка осцилл.PNG

Там "открытый коллектор". Если подтянуть через резистор (например 1кОм) на 3.3в или 12в, то сигнал проявится во всей красе.

[егерь]

Спасибо за быстрый ответ ! Получается +3.3 в через резистор вместо "массы" GPT ? Значит 0.23в это нормальный сигнал и ЭБУ его примет . Переключателем "сервис Бош" частота меняется, там все нормалек .От Кесса коробчонку леплю, вот хочу все внутрь уместить .

[вадимк]

Транзистор на массу будет садить заданный уровень. В данном случае уровень сигнала будет равен напряжению подтяжки. В ЭБУ своя подтяжка входа .

[егерь]

Понял. Спасибо, добрый человек, Вадимк !!!

[мотя]

Всем привет.
Чем кроме ST-Link v2 можно прошить GPT адаптер?

[chipsoft]

Всем привет.
Чем кроме ST-Link v2 можно прошить GPT адаптер?

ST-Link v2 - это самый распостраненный вариант. Если сложно найти этот программатор, то все остальное будет найти еще намного сложнее.
Я даже не знаю, что его возьмет кроме ST-Link v2. Наверняка, какой-то Segger. Вопрос только какой имеенно и в экономической целесообразности его приобретения.

[ollg]

Всем добра. Мастера, подскажите настоящее назначение переключателя , если изменение частоты то я на осциллограмме почему то не увидел этого ни на GPT1 ни на GPT2? И да, подтяжку + делал.
