M74_I414DE07_"драйвер ключей зажигания"?

[serg71]

ВАЗ 1,6_8КЛ эбу м74 нет искры на 1и4 , кто знает , что за "прокладка" между STGB18N40LZ и процом стоит , маркировки нормальной нет , отсутствует нормальный сигнал на затворе , вот косячный канал
нормальный канал
ревизия платы v3.7 вот эта обведенная гадость

[bash_97]

Похож на 74AHC14PW

[IGORI]

На фото плохо видно , сделайте качественную фотографию или посмотрите через лупу .

[bash_97]

точно это она. https://www.radioradar.net/repair_elect ... ller_part1.
IGORI , там на маркировке не понятно ничего. Тайну хранят на BOSCH.

[IGORI]

точно это она. https://www.radioradar.net/repair_elect ... ller_part1.
IGORI , там на маркировке не понятно ничего. Тайну хранят на BOSCH.

Bosch пускай хранит тайну ,
но для общего развития , автор темы хотя бы написать маркировку того что написано на самом драйвере _ тем более драйвер же остался целый насколько по фото видно .

[bash_97]

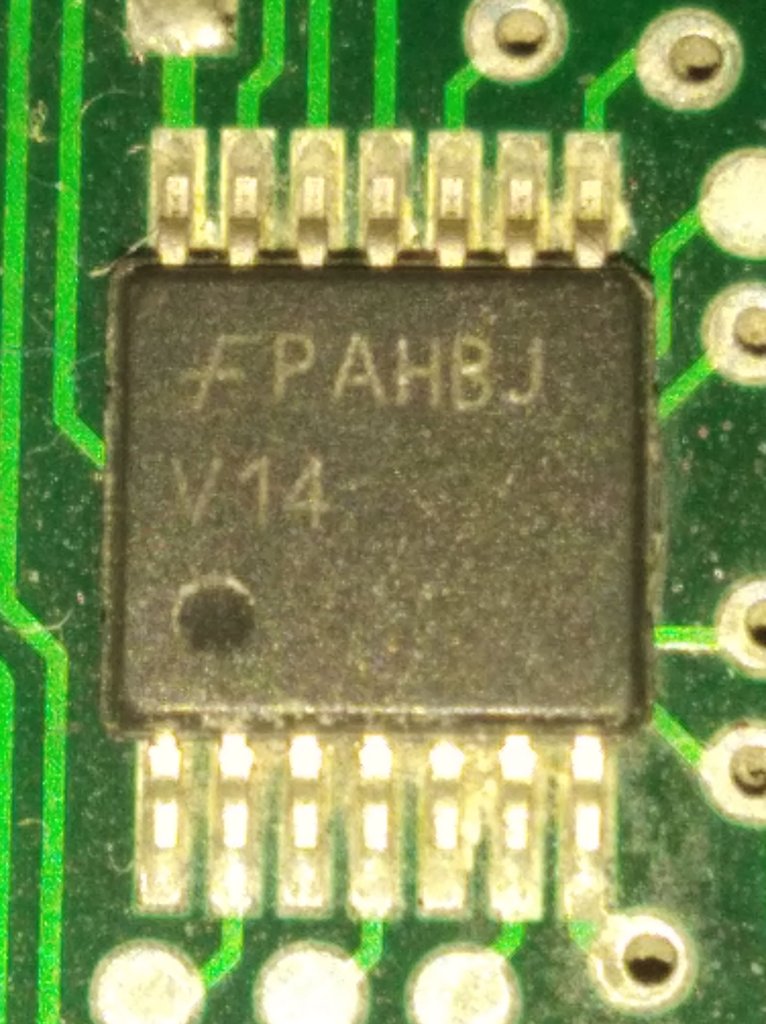

Вот она

[serg71]

Да она , но по такой маркировке хрен что найдешь , драйвер это или еще какой-то конвертер , хрен его знает , один выходной канал "карявый" , искры естественно нет , "донора" тоже ,и по входным сигналам это явно не триггер шмитта ,завтра еще раз проверю, но наверное будет новый эбу.

[bash_97]

Интересно было бы увидеть входные сигналы на нем....74AHC14PW стоит 3.5 грн...

[serg71]

вот она
Подсказали вот так ,тут хоть видно маркировку
таки тригер шмитта , на выводе 12 сигнал
на выводе 13 сигнал
на первом выводе триггера тоже нет сигнала , звониться напрямую на вывод проца , значит ему кирдык.
