Ремонт зажигания в ЭБУ GM-6 (красный,белый разьем)

Сообщение вадимк » Вт мар 27, 2012 12:57 pm

В этих ЭБУ стоит хитрожопая микросхема 16212886. Она формирует сигнал ДПКВ.Является преобразователем ALDL и формирует сигнал на модуль зажигания.Так вот:очень часто при пробое МЗ наворачивается один или сразу два канала управления.При этом все остальные функции микросхемы и ЭБУ в целом сохраняются.Отдельно найти эту микруху практически не возможно.Только с "донора".Я разобрался с ней и изготовил плату для ремонта такой неисправности.Могу предложить публике:3шт.пустышки для самостоятельной сборки - 100грн.
Вложения
sxema.rar
(8.98 КБ) 57 скачиваний
help.rar
(394 байт) 157 скачиваний
Последний раз редактировалось вадимк Пн июн 26, 2017 8:20 am, всего редактировалось 7 раз.
Ремонт электроники тел.+38 096-376-95-99

malagar
Сообщения: 828
Зарегистрирован: Ср янв 24, 2007 6:48 am
Откуда: Донецкая обл

Сообщение malagar » Вт мар 27, 2012 10:03 pm

Я б купил пару готовых решений на всякий случай.
Новой почтой , наложеным платжём можно ?
CTTeam , диагностика , чиптюнинг
+38050 595 64 29

fakk
Сообщения: 670
Зарегистрирован: Пн июн 08, 2009 11:45 am
Откуда: Украина, Хмельницкий

Сообщение fakk » Ср мар 28, 2012 11:17 am

Там чего то вадимк в цене ошибся :D Скорее всего сотню пропустил.

smilewolf
Сообщения: 155
Зарегистрирован: Чт май 25, 2006 9:00 pm
Откуда: Одесса

Сообщение smilewolf » Ср мар 28, 2012 3:04 pm

fakk писал(а):Там чего то вадимк в цене ошибся :D Скорее всего сотню пропустил.
Нет читай - 3 пустышки за 100 или 1 собранная за 50

fakk
Сообщения: 670
Зарегистрирован: Пн июн 08, 2009 11:45 am
Откуда: Украина, Хмельницкий

Сообщение fakk » Ср мар 28, 2012 3:22 pm

А я понял, что 3 пустышки по 100 :oops:

JETLAB
Сообщения: 47
Зарегистрирован: Ср дек 21, 2011 1:04 am
Откуда: Днепропетровск

Сообщение JETLAB » Ср мар 28, 2012 6:55 pm

Хорошая новость, а хелп по подключению есть?

Аватара пользователя
вадимк
Сообщения: 1284
Зарегистрирован: Ср янв 02, 2008 7:35 pm
Откуда: Украина.Киев

Сообщение вадимк » Ср мар 28, 2012 11:01 pm

Ну если я лично это все разработал,то канешнА есть!
Ремонт электроники тел.+38 096-376-95-99

maksi-stas
Сообщения: 14
Зарегистрирован: Ср июн 23, 2010 12:04 pm
Откуда: череповец

Сообщение maksi-stas » Вт окт 30, 2012 4:14 pm

Кто ни будь подскажите номинал резисторов и конденсатора???

Жак
Сообщения: 276
Зарегистрирован: Вс май 27, 2007 11:47 am
Откуда: украина берегово

Сообщение Жак » Вт июл 02, 2013 10:42 pm

В продаже есть или нет с Уважением

Аватара пользователя
вадимк
Сообщения: 1284
Зарегистрирован: Ср янв 02, 2008 7:35 pm
Откуда: Украина.Киев

Сообщение вадимк » Сб июл 06, 2013 8:02 am

В продаже есть.Телефон в подписи.
Ремонт электроники тел.+38 096-376-95-99

SUHOI
Сообщения: 3
Зарегистрирован: Вт дек 04, 2012 11:46 pm
Откуда: УКРАИНА Миргород

Сообщение SUHOI » Вт июл 23, 2013 2:58 pm

А инструкцию у меня чтото не показывает изображения

Жак
Сообщения: 276
Зарегистрирован: Вс май 27, 2007 11:47 am
Откуда: украина берегово

Сообщение Жак » Вт июл 30, 2013 3:19 pm

В личку кинул координаты куда отправить 3 шт готовых плат с Уважением

Жак
Сообщения: 276
Зарегистрирован: Вс май 27, 2007 11:47 am
Откуда: украина берегово

Сообщение Жак » Пт авг 16, 2013 7:50 am

Какие там микруха и ключи а то в хелпе нет а платы получил спасибо с Уважением
Последний раз редактировалось Жак Пт авг 16, 2013 12:32 pm, всего редактировалось 1 раз.

Аватара пользователя
вадимк
Сообщения: 1284
Зарегистрирован: Ср янв 02, 2008 7:35 pm
Откуда: Украина.Киев

Сообщение вадимк » Пт авг 16, 2013 11:25 am

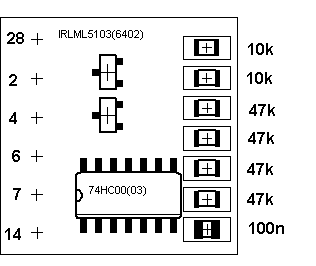

Поправил монтажку в первом посте.
Ремонт электроники тел.+38 096-376-95-99

piligrim2110
Сообщения: 161
Зарегистрирован: Вт дек 13, 2011 2:53 pm
Откуда: РФ 31 регион

Сообщение piligrim2110 » Пн сен 22, 2014 3:55 pm

а для эбу с 2 синими разьёмами это подходит, на ZXJV с ПЗУ , или там что-то другое формирует сигнал на МЗ?
