Hyundai Tucson

[wiktor20]

Hyundai Tucson 2.0 2007 год бензин.На каком принципе работает датчик коленвала, холла или индукции в некоторых источниках разная информация.Может имеют место в жизни два вида датчиков.Машина не моя.Товарищ приперся, запускается на датчике распредвала, естественно плохо и не развивает обороты, 3000 и отсечка.Установили БУ датчик нормально запустился и уехал через день звонит . опять те же симптомы.Датчик подох и у товарисча родился вопрос, а могет что с проводкой? По схеме датчик запитан от сети 12 вольт третий сигнальный.А может все таки не 12 , а 5 вольт питание?
Двигатель G4GC

[kaktus]

Если есть +12 +5 и масса ето датчик Холла

[viktor9950]

Примерно проверка так

[wiktor20]

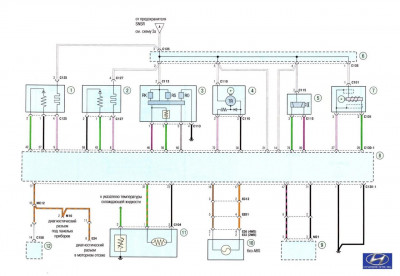

Номер 7 это датчик колена и судя из его схематического изображения у меня закрадываются крамольные мысли, не очень то он и похож на датчик холла.А вот номер 4 датчик распредвала похож, чертовски похож на датчик холла.

[vento702]

wiktor20 Вы встречали хоть раз индуктивный дпкв, на разъём которого подаётся +12 с предохранителя?

[viktor9950]

По схеме проверки похож на датчик холла

[wiktor20]

Нет не встречал, но схема, почему так изображено? viktor9950 спасибо , но я проверял осцилографом и сигнал наблюдал.

[kaktus]

Нет не встречал, но схема, почему так изображено? viktor9950 спасибо , но я проверял осцилографом и сигнал наблюдал.

Вьіложите файл осциллграммьі

[wiktor20]

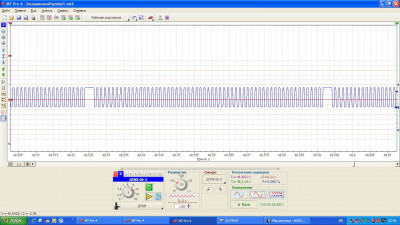

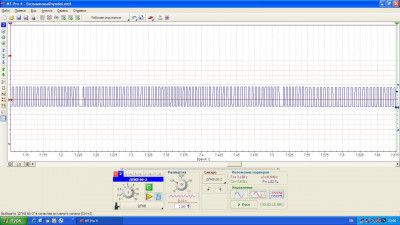

Извините долго не заходил.Вот смотрите.Верхний, осцилограмма с неисправного датчика, нижний с рабочего. наблюдается небольшая разница, как будто датчик изменил полярность.

[Богдан]

При измененной полярности дпкв многие котроллеры не синхронизируются.

[wiktor20]

Ну да, этой участи не избежали даже некоторые коммутаторы карбюраторных автомобилей.
Какого черта он изменил полярность?
