СОАТЭ - ИЩУ ПРИНЦИПИАЛЬНУЮ СХЕМУ ЭБУ

Сообщение Sanho » Вт май 13, 2014 2:16 pm

ЗМЗ-40621
302.3763 000-03
Нет 5в.Ток покоя 1.5А.
На TLE 4268 не похоже.Греется сборка варисторов.

gory
Сообщения: 467
Зарегистрирован: Пт июл 14, 2006 8:13 am
Откуда: Шахты

Сообщение gory » Вт май 13, 2014 4:44 pm

Не встречал никогда. Единственный вариант это обратись Родиону
( ник Roy ) , он вроде когда-то сотрудничал с ними.
Подумай,посмейся.

Аватара пользователя
PWPetro
Сообщения: 854
Зарегистрирован: Вт май 08, 2007 6:09 pm
Откуда: Украина, Чернигов

Сообщение PWPetro » Вт май 13, 2014 10:13 pm

И шо греется. На 18 ноге питание есть ? Может 12 нога звониться на маску ? Я про ноги TLE4268/
Вложения

Sanho
Сообщения: 164
Зарегистрирован: Сб ноя 17, 2007 1:12 am
Откуда: Украина

Сообщение Sanho » Пт май 16, 2014 12:53 pm

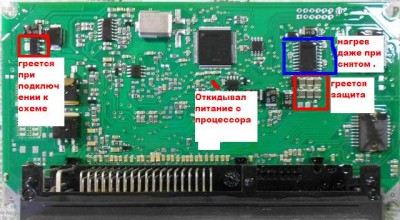

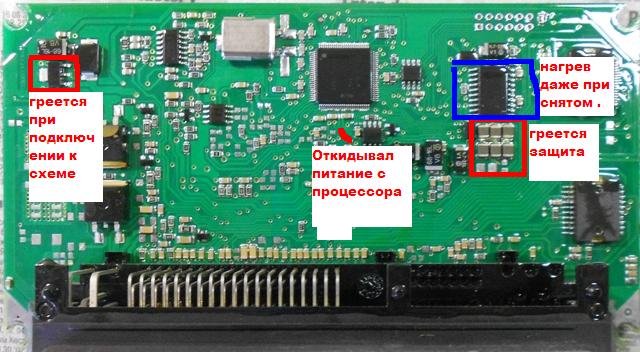

Стабилизатор с платы снял-бестолку-ток упал с 1.5А до 0,8А
Проц- VSSI - VDDI - примерно 500 Ом.Предполагаю процу пипец по 2.5V.
В схеме 2.5V вроде больше никому и не нужно.
ИМХО
Вложения

Аватара пользователя
PWPetro
Сообщения: 854
Зарегистрирован: Вт май 08, 2007 6:09 pm
Откуда: Украина, Чернигов

Сообщение PWPetro » Сб май 17, 2014 8:05 pm

Какой проц ? В этом блоке проц питается вроде от 5 вольт.

Sanho
Сообщения: 164
Зарегистрирован: Сб ноя 17, 2007 1:12 am
Откуда: Украина

Сообщение Sanho » Пт май 30, 2014 5:45 pm

Table 11 Operating Condition Parameters
Parameter Symbol Limit Values Unit Notes
min. max.
Digital supply voltage for
the core
VDDI 2.35 2.7 V Active mode,

Digital supply voltage for
IO pads
VDDP 4.4 5.5 V Active mode2)
----------------------------------------
Но вопрос в другом.
----------------------------------------------------
ПРОГРАММИРОВАНИЕ (через стандартный адаптер K-LINE)

1.Запустить программу "FlasherGBO.exe".
2.Замкнуть 42 контакт разъема на "массу".
3.Включить и ВЫКЛЮЧИТЬ ! зажигание.
4.Нажать кнопку "Установить Связь" и дождаться сообщения "Связь установлена".
5.Открыть hex файл программы.
6.Нажать кнопку "Загрузить Flash" (первый раз появится сообщение "Ошибка программирования" при этом повторить с п.3).
7.Включить зажигание и нажать кнопку "Инициализация EEPROM"

ПОСЛЕДУЮЩИЕ ПЕРЕПРОГРАММИРОВАНИЕ МОЖНО ПРОИЗВОДИТЬ ПРОГРАММОЙ "FlasherSOATE.exe" НЕ СНИМАЯ ЭБУ С АВТОМОБИЛЯ, ЧЕРЕЗ
ДИАГНОСТИЧЕСКУЮ КОЛОДКУ (НЕ ЗАМЫКАЯ КОНТАКТЫ 42 ИЛИ L-LINE ).
----------------------------------------------------------
Первая часть зачем-это как бы разлочивание блока?
Пока не выполнил первые 7 пунктов - ЭБУ с программой FlasherSOATE.exe низачто не хотел выходить.Кто в курсе проясните.
Последний раз редактировалось Sanho Пт май 30, 2014 5:49 pm, всего редактировалось 1 раз.

Sanho
Сообщения: 164
Зарегистрирован: Сб ноя 17, 2007 1:12 am
Откуда: Украина

Сообщение Sanho » Пт май 30, 2014 5:47 pm

После всех манипуляций, шется через FlasherSOATE.exe нормально.
Где проц купить можно SAK-XC164CS-8F20F.Может у кого есть блок битый с целым процем...Или где на Украине купить.

Жак
Сообщения: 276
Зарегистрирован: Вс май 27, 2007 11:47 am
Откуда: украина берегово

Сообщение Жак » Сб май 31, 2014 5:52 am

У меня есть блок могу подогнать

Sanho
Сообщения: 164
Зарегистрирован: Сб ноя 17, 2007 1:12 am
Откуда: Украина

Сообщение Sanho » Сб май 31, 2014 8:47 am

Клиенты блок новый купили.Мне нужен Б.У только ради процессора.Хочу поднять блок в свою коллекцию,в ремонте иногда требуется подставить заведомо рабочий.
Смотря какая цена.

Жак
Сообщения: 276
Зарегистрирован: Вс май 27, 2007 11:47 am
Откуда: украина берегово

Сообщение Жак » Вс июн 01, 2014 7:58 pm

даже 2 есть на разболку звоните 0505336786

Sanho
Сообщения: 164
Зарегистрирован: Сб ноя 17, 2007 1:12 am
Откуда: Украина

Сообщение Sanho » Вт июн 03, 2014 9:55 pm

Клиентик жадный попался,забрал хлам.Жалко,мне ЭБУ например понравился.Спасибо.Буду знать где искать.

karpo_1
Сообщения: 9
Зарегистрирован: Вс апр 13, 2014 10:49 am
Откуда: Украина, Хмельницкая область

Сообщение karpo_1 » Вс фев 25, 2018 11:09 pm

Подниму тему. Блок СОАТЭ. (а\м ГАЗель бортовой) нет питания 5В ДМРВ, ДПДЗ и ДТОЖ. Блок на диагностику выходит, при запуске схватывает и глохнет. На момент осмотра были перепутаны фишки ДПДЗ и датчика коленвала. Исправил.
Разобрал блок, проверил питание проца 2.5 В - есть, а вот вместо 5В - есть 6.25В. Проверил выход на TLE 4268 теже 6.25. На вход TLE 4268 приходит 12В. Подключал на столе, проводку на авто проверил лампой 55Вт, никакого КЗ в проводке авто нет. Визуально все дорожки как новые, запаха горелого нет. На плате никакие элементы не греются.
Можно ли предположить стабилизатор TLE 4268 под замену?
