ChipLoader 2.28 & M(E)17.9.71, Tricore

[chipsoft]

А в чём проблема?

Это только вам разбираться. За вас я ваши соединения не смогу проверить.
Если все подключено правильно, то все должно работать.

[AID_34]

С утра проверяю и перепроверяю. Соединения все верны, я уже универсальным кабелем соединяю ОР2 с ЭБУ и всё равно выдаёт ошибку 16. Что это за ошибка такая? Может переустановить загрузчик? До этого ОР2 работал, я им шил три дня назад SIV210 и никаких проблем, а с этим модулем ни в какую. Что ещё может быть? Может прошивка на ОР2 не подходит?

[Romann43]

С утра проверяю и перепроверяю. Соединения все верны, я уже универсальным кабелем соединяю ОР2 с ЭБУ и всё равно выдаёт ошибку 16. Что это за ошибка такая? Может переустановить загрузчик? До этого ОР2 работал, я им шил три дня назад SIV210 и никаких проблем, а с этим модулем ни в какую. Что ещё может быть? Может прошивка на ОР2 не подходит?

Так попробуйте:"Внимание! как уже писалось выше: сначала нажимаем кнопку Чтения(записи) и только потом подаем питание на блок !
В противном случае будет ошибка 9"
По поводу кабеля от Сергея,у вас 5 и 17(+12в)и 21-22(масса) контакты в разъёме DB-25 соединены вместе?Питание+12в на них(5 и 17) через тумблер подаётся верно?

[Glykin]

Шунт на 120 ОМ подключите на кан шину.

[Romann43]

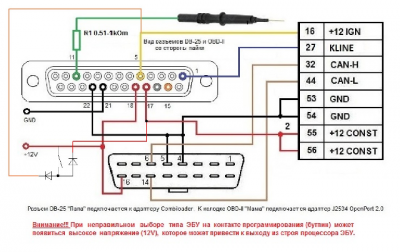

Доработка кабеля(заглушка) такого плана:

[AID_34]

Парни, спасибо, разобрался ещё вчера. Доработал универсальный кабель от комбика и пароль считал, а вот считать флешь не могу, ошибка 16. Парни, вопрос, резисторы надо на постоянно до конца репрога подпаянными держать или только для перевода в бут, а то у меня к самой малой точке с дырочкой будет через иголку?

[Слава61]

Делаешь соединение резисторов , подаёшь питание , блок переходит в бут ( я вижу это по току), после этого резисторы не нужны , можешь читать.

[AID_34]

Подпаял на махонькую точечку с дырочкой и всё пошло. заказал себе платку с иголками на чиптюнире, но ещё не пришла. Иглы вроде позолоченные и отзывы положительные. Всех с наступающим новым годом, здоровья и счастья, ну и удачных вкусных репрогов!

[Аль-кор]

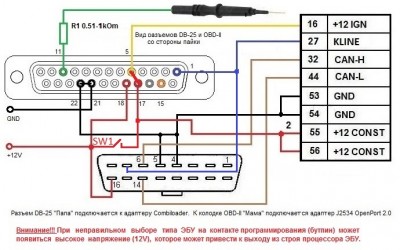

Доработка кабеля(заглушка) такого плана:

Что бы не тревожить лишний раз шнурок, проще навесить диоды таким образом.

[Romann43]

При определённом полёте фантазии,все эти коммутации производятся с ответным разъёмом DB-25,в корпус разъёма интегрируется переключатель,для коммутации питания +12в.Я бы вообще туда(в разъём DB-25 на кабеле) завёл к и л линии от разъёма Obd-2,а в ответный, интегрировал полевой транзистор и двухпозиционный переключатель,для активации ручного или автоматического управления питанием эбу Такой вариант я воспроизводил,правда в корпусе разъёма OBD-2 есть и автоматическое управление питанием с управлением по л линии и ручное переключателем и даже светодиодная индикация подачи питания на эбу.Тут уж кому как удобно
Тут фото https://www.drive2.ru/b/489014669474791478/

[Аль-кор]

Код: Выделить всё

Я бы вообще туда(в разъём DB-25 на кабеле) завёл к и л линии от разъёма Obd-2,а в ответный, интегрировал полевой транзистор и двухпозиционный переключатель,для активации ручного или автоматического управления питанием эбу Very Happy

У меню сделано немного по другому....
Кому интересно http://club.motor-master.ru/viewtopic.php?f=5&t=11186

[Romann43]

На все случаи жизни

[Аль-кор]

Довольно универсально!
Я даволен как слон на новогодней елке!

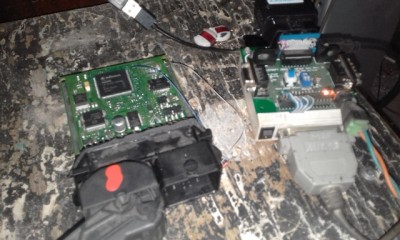

Седни первый раз восстановил паленый 17.9.7 от Прыоры (46).
На картинке как раз сегодня его гонял.
Всех с Наступающим! На счет пошли последние часы уходящего года!

[Аль-кор]

Кстати, если в шнурок 17.9.7 вставить всего один пин, то появится возможность считывать пароль с 17.9.71 на столе без танцев с бубнами.
Но бббл..ин...у меня нет свободных пинов для этого...

[Evgen198801]

Кстати, если в шнурок 17.9.7 вставить всего один пин, то появится возможность считывать пароль с 17.9.71 на столе без танцев с бубнами.
Но бббл..ин...у меня нет свободных пинов для этого...

по подробней можно......
