м74can

[Sergei2408]

не подключается к блоку разьемы куплены .делал несколько м74 . а этот не хочет калина 2.

[chipsoft]

Альтернативное подключение пробовали? 120 Ом с КАН шины убрали?

[Sergei2408]

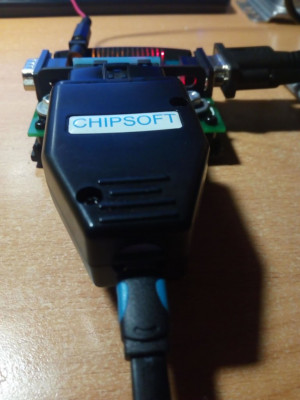

пробовал результата нет.при любых подключениях при нажатии считать тухнет свето диод чипсовта

[Sergei2408]

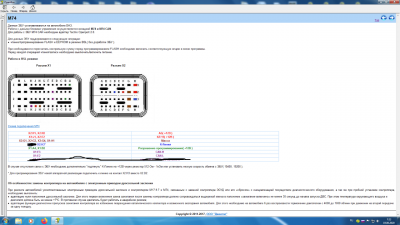

подключил таким способом по справке опенбоса.

[Sergei2408]

подключил таким способом по справке опенбоса.

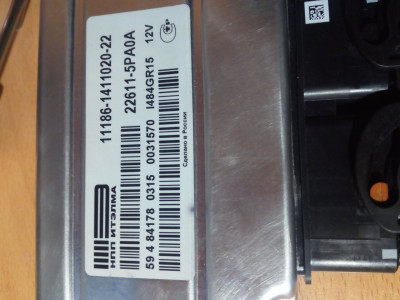

Сегодня еще блок с гранты 2016г. подключился только с выше изложенного подключения . да вышли из положения на заводе герметизации блока .

[riz]

подключил таким способом по справке опенбоса.
[/quote
Т.е без x1k1 ??? И какую ошибку выдавало когда не могли подключиться?

[Sergei2408]

подключил таким способом по справке опенбоса.
[/quote
Т.е без x1k1 ??? И какую ошибку выдавало когда не могли подключиться?

подробнее. подключал изначально кабелем купленным м74 к-м74 can. на вкладке чиплодыря 74 can вобще повисало на установке связи с блоком минут через 10 пришлось адаптер из пк вынимать иначе не в какую отмена не проходила. на вкладке виртуал епром сразу ошибка не помню точно вроде 9. типа ошибка работы с адаптером . подключил альтернативным способом из справки чиплодыря не прокатило. по справке опена прокатило выше на фото подключение где зачеркнуто то не подключал хотя пробовал и с резистором 500ом на х1к1. тоже работает. а да ну и вкладка виртуал епром. два блока подряд делал .

[riz]

подключил таким способом по справке опенбоса.
[/quote
Т.е без x1k1 ??? И какую ошибку выдавало когда не могли подключиться?

подробнее. подключал изначально кабелем купленным м74 к-м74 can. на вкладке чиплодыря 74 can вобще повисало на установке связи с блоком минут через 10 пришлось адаптер из пк вынимать иначе не в какую отмена не проходила. на вкладке виртуал епром сразу ошибка не помню точно вроде 9. типа ошибка работы с адаптером . подключил альтернативным способом из справки чиплодыря не прокатило. по справке опена прокатило выше на фото подключение где зачеркнуто то не подключал хотя пробовал и с резистором 500ом на х1к1. тоже работает. а да ну и вкладка виртуал епром. два блока подряд делал .

Такая же проблема софт I484GK08, вкладкой виртуал читает мусор, по опен боксу подключал но как там описано.Ошибки да,то 9, то 16. По подключке ОБ выдало ошибку загрузки BOOTSTARP, но резюки весели. С утра попробую по вашей схеме.Спасибо.
P.S При не правильной подключке повисало и даже адаптер перестает видеть прога пока не перезапустить.

[Sergei2408]

я понял самое главное Для програмирования ЭБУ новой аппаратной реализации подключить к-линию на контакт X2:H3 вместо X2:D2 выдержка из справки. на х2н3 подключайте к линию.

[riz]

По вашей распиновке тоже ни в какую(

[Sergei2408]

По вашей распиновке тоже ни в какую(

я сам в шоке от этих 74х .мне пришли по почте раземы для м 74 какой теперь распин делать х знает .

[olegych08]

ТАКАЯ ПРОБЛЕМА м74 приора идент I475DB04, подключение кабелем, адаптер сканматик 2 про что чиплодер что опенбокс пишет но только делает вид что пишет а по факту ни чего не меняется, кто сталкивался? возможно сканматик не работает корректно с этими блоками из за внутреннего сопротивления в СМ между кан шинами.

[Aleksey_1]

Опенбокс работает с ОП2.

[Иоанн]

olegych08, на какой пин к-лайн подключен?

[viktor9950]

пробовал результата нет.при любых подключениях при нажатии считать тухнет свето диод чипсовта

Смотрите кабель. И подключите пинами.
Новые м74 в алюминевом корпусе делал с чл виртуальной эпром вкладкой всё чётко и резюк не вешал. Подключал по справке опенбокс да и у Дениса такая же справка
