Январь7.2Е2 2109 очень слабая искра !!!

[Witold]

Может,от времени накопления?Получается ,что ток превышает определенное значение(через первичку КЗ).Два варианта:либо что-то с КЗ,либо с АЦП проца.

А скорее всего выходные ключи не в режиме работают. Вместо 74VHC14 поставили 74HC14 = скорее всего нужно самому вводить выходные ключи в режим.
2 Dnnis позвони. Мож во вторник вырвусь к тебе = посмотрим.

[вадимк]

Если не секрет,как это вводить в режим?Они (ключи) управляются логическим уровнем.По моему необходимо зацепиться осциллографом на микруху на работающем двигателе и посмотреть длительность импульса.Может чего еще произошло с токоограничивающим резистором.Например разогревается и появляется лишнее сопротивление(трещина).И все.Полное ограничение по длительности импульса.

[romik]

Я уже устал писать автору, что нужно смотреть блок осциллом, а не менять всё подряд.

[Witold]

Я уже устал писать автору, что нужно смотреть блок осциллом, а не менять всё подряд.

А я это по телефону говорил не один раз.

=Если не секрет,как это вводить в режим?=
А что выпустили такие транзисторы которые просто впаял и больше ничего делать не надо? (какие б они не были МОСЕФ, полевой или ...). А зачем тогда обвязывают кучей резисторов?... Или Вы когда нибудь заменив сгоревший выходной транзистор в усилителе никогда не проверяли его рабочие режимы? Автор писал что сгорел и резистор на плате, обуглился. Тот самый токоограничивающий и не он ли является "задающим режим" работы этого транзистора?
Может я просто выражаюсь не совсем понятно или не совсем правильно, так уж извините... Если бы мне сказали такую фразу = понятно, что нужно соглассовать по току и напряжению согласно даташиту и схемотехники.

[вадимк]

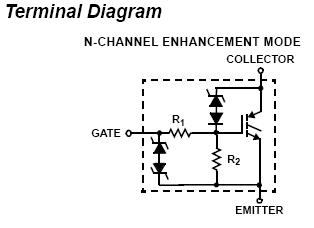

Для этого "транзистора" - не нужно.В нем уже все есть.

[Witold]

вадимк Вы думаете я первый раз вижу этот даташит?
Выражусь, тогда, точнее. Нужно проверить форму и размах управляющего сигнала и ограничение по току (тот самай резистор).
Помоему, это и есть "рабочий режим" и если что либо не соответствует "норме" приводит к малому открыванию "транзистора" или слишком большому ограничению по току. В обоих случаях искра будет слабая.

И еще. Только что пришло в голову. 2 Dnnis вы катушку поставили ту что надо? Мож вы влепили с вых каскадом?

[вадимк]

Да понятно.Просто я хотел сказать,что настройки никакой нет.Если все элементы исправны.И подбирать там нечего.Это не усилитель.

[west]

сколько было уже блоков со сгоревшимы ключами, впаял новые, завел и все,иногда катушку приходится менять. Может ты не те транзисторы впаял?

[Witold]

сколько было уже блоков со сгоревшимы ключами, впаял новые, завел и все,иногда катушку приходится менять. Может ты не те транзисторы впаял?

Создается такое впечатление, что никто не читает посты написанные выше.
Повторюсь. Вместо 74VHC14 поставили 74HC14, на первый взгляд разницы огромной, по даташиту, не нашел и посоветовал попробовать 74HC14, а посмотрев поподробней даташит стало ясно, что уровень сигнала на выходе 74HC14(триггер Шмидта) может отличаться, и потом, ни я ни кто из Вас не знает какой номинал токоограничительного резистора впаяли. Можно запустить схему и на 74HC14, но прийдется подбирать рабочий режим выходного ключа (во всяком случае соответствие управляющего сигнала).
Думаю теперь будет понятнее почему я так написал про режимы.

[romik]

Номинал зелёного резистора - 0.1 ом, так что он никак не токоограничительный.

[вадимк]

Миша!Помоему ты ошибаешься.Номинал 0.02...Во всяком случае я такое прочитал.Народ ставит перемычку.ЭБУ работает.Проц выдает время накопления из таблицы.Можно его и не ограничивать.Вот только если получится КЗ на КЗ(о написал!),то выгорит ключ.С другой стороны ключи и так выгорают.Может не заморачиваться с этим?

[romik]

Можно и перемычку. При переделке 8v в 16v, я второй резистор вообще не паяю, они там в параллель стоят, и ничего - работает нормально!

[west]

мне кажется что, 74нс14 была не причём, это же логика,если я не ошибаюсь, она открывает ключ

[Witold]

мне кажется что, 74нс14 была не причём, это же логика,если я не ошибаюсь, она открывает ключ

Это тригер Шмидта с инверсным выходом.
Все у них пошло. Говорил по телефону, убрали резистор и искра появилась. Ребята быстро учатся. Молодцы!

[вадимк]

Предистория.С тем,как развивались здесь события ,у меня происходило следующее:ЭБУ с Калины.Залит тосолом.Все,что видел,восстановил.Ставлю на машину - "заливает" и не было искры.Раззул глаза - выгоревший резистор (зеленый).Что делать!?Запасного,увы,нет...Решение вопроса - перемычка типоразмер 0508 с маркировкой 0.Завожу авто.Сразу слышно,что не работает два цилиндра.После нажатия на педаль газа - завелась и...пух...перемычки нет.Сгорела!Ура!Есть ноухау!Теперь,чтобы обезопасить себя от...(далее придумываем сами) ставим перемычку с мощьностью(или как они там маркируются) 0612 и наслаждаемся работой двигателя.Если будет КЗ ,то она сгорит(красиво.как салют).Зато не будет "пожара".Так шо,если у вас слабая искра - уже есть выход.
