помогите считать прошивку Cherry M11 ME 7.9.7

tj™ · Сообщение **tj™** » Сб сен 17, 2011 4:39 pm

помогите считать прошивку Cherry M11 ME 7.9.7

я так понимаю надо перевести в бут ... как ?
модуль который OBD ME 7.9.7 может только записывать ?

alex_ls · Сообщение **alex_ls** » Сб сен 17, 2011 5:05 pm

104 ногу проца через резистор 4к на массу,и читай через закладку М7.9.7+

Rakso · Сообщение **Rakso** » Сб сен 17, 2011 7:09 pm

резистор со 105й ноги вначале убрать.
он с обратной от проца стороны платы (фото 1) - вызвони его.
рядом есть пустые места для резисторов - одно из них прозвонится со 104й ногой.
просто переставь резистор со 105й на 104ю и вперед.
можно резистор выпаять и выкинуть, а 104ю щупом на массу.

fakk · Сообщение **fakk** » Сб сен 17, 2011 8:03 pm

Скачайте здесь хелп к чиплодырю и вопросы отпадут.

tj™ · Сообщение **tj™** » Сб сен 17, 2011 8:10 pm

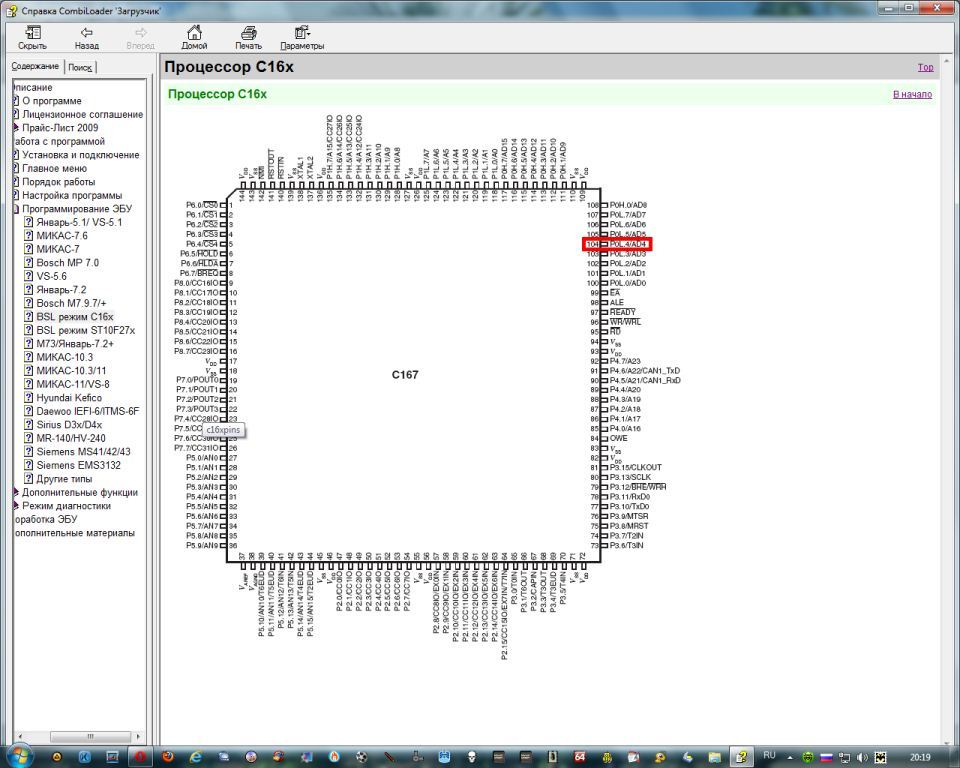

да вот в том то и дело что хелп есть а вопросы не отпадают, 104 ногу теперь ищу. Правильно ноги то считаю ?

oleg12345 · Сообщение **oleg12345** » Сб сен 17, 2011 8:23 pm

tj™ писал(а): Правильно ноги то считаю ?

HSV · Сообщение **HSV** » Сб сен 17, 2011 8:24 pm

Синий отпаять и припаять на 104 торцом (второй конец резика на массу перед чтением на 2-3 сек)
Фото с каптивы 7.9.9 так просто нагляднее
справа внизу замок ,вот от него и пляши .

удачи

ЕВГЕНИЙ · Сообщение **ЕВГЕНИЙ** » Сб сен 17, 2011 9:54 pm

Ребят, вы чего велосипед изобретаете? Не надо на этом блоке никакого резюка искать на 105 ногу. Тупо;
35, 80 Масса ЭБУ
13 Отключаемое напряжение
12 Неотключаемое напряжение
71 К-линия

И через резистор 4.2кОм..6.8кОм.
разрешение программирования, используется 104 контакт процессора.
И всё.

А 7.9.9... ЧИТАЕТСЯ ПО ДИАГНОЗЕ J2534!!!

HSV · Сообщение **HSV** » Сб сен 17, 2011 10:26 pm

*А 7.9.9... ЧИТАЕТСЯ ПО ДИАГНОЗЕ J2534!!!*

Это я вкурсе.

Что было под рукой, чтоб человеку объяснить (он ведь 104 даже не найдет)

Yuras · Сообщение **Yuras** » Вс сен 18, 2011 12:26 am

ЕВГЕНИЙ писал(а):Ребят, вы чего велосипед изобретаете? Не надо на этом блоке никакого резюка искать на 105 ногу. Тупо;
35, 80 Масса ЭБУ
13 Отключаемое напряжение
12 Неотключаемое напряжение
71 К-линия

И через резистор 4.2кОм..6.8кОм.
разрешение программирования, используется 104 контакт процессора.
И всё.

А 7.9.9... ЧИТАЕТСЯ ПО ДИАГНОЗЕ J2534!!!

Массу можно подключить только одну, например только на 80.
Резюк, или щуп с резюком удобнее тыкать в 24 ногу флешки АМ29F800BB-70SE. И ничего больше не надо выпаивать и допаивать...

alex_ls · Сообщение **alex_ls** » Вс сен 18, 2011 9:51 am

Нет в этом блоке флехи,там же ST10,так что надо искать 104 ногу,а со 105 не надо ничего делать и так читается

Ксандр · Сообщение **Ксандр** » Вс сен 18, 2011 12:47 pm

Вот картинко перевода в бут.Читать-писать как 7.9.7+

tj™ · Сообщение **tj™** » Вс сен 18, 2011 7:26 pm

спасибо ребята!

Yuras · Сообщение **Yuras** » Пн сен 19, 2011 7:27 pm

alex_ls писал(а):Нет в этом блоке флехи,там же ST10,так что надо искать 104 ногу,а со 105 не надо ничего делать и так читается

Да, точно, прошу прощения, не досмотрел.
Мне попадался Т11_1.8L (Таганрожский) с МЕ7.9.7 (не плюсовой) и он был на С167 + 800-я флешка.

tj™ · Сообщение **tj™** » Пн сен 19, 2011 7:55 pm

А теперь вопрос тем у кого есть модуль для записи по OBD. Пишется ли машина или нет ? Там нет вкладки про M11 но паспорт блока читается через КИМО и через него же сброс адаптаций а записи флеш нет ..... пока прошил через бут но модуль то покупался как раз с тем расчетом чтобы не химичить.
