нексия 1,6. 8кл. ЭБУ МР140

AFN110 · Сообщение **AFN110** » Вс июл 29, 2012 12:44 pm

Всем добрый день.Осциллограф настроил,снял осциллки с датчиков распредвала,коленвала. Осциллограмма распредвала при включенном зажигании идет прямая с напряжением 5в.При заведенном двигателе идет ребристая прямая с напряжением 1,8в.Коленвал,при включенном зажигании пряная2,4в, при заведенном идет переменная кривая. Вначале темы я упоминал про ДК,так вот, при проверке ДК2, обрыв подогрева. Заменил.Теперь нет с него отклика.При диагностики в переменных, ДК1 показывает не устойчивость большие скочки по напряжению.По ДК2,сейчас буду прозванивать и попробую снять осциллограмму.

AFN110 · Сообщение **AFN110** » Вс июл 29, 2012 4:27 pm

Какие осциллограммы должны быть по ДР и ДК1-2.

rins · Сообщение **rins** » Вс июл 29, 2012 4:33 pm

1.6 8кл. не бывает.

что показывает ДПДЗ по диагностике? вольтаж, степень открытия?
попробовать заменить ДПДЗ?

При заведенном двигателе идет ребристая прямая с напряжением 1,8в.Коленвал,при включенном зажигании пряная2,4в, при заведенном идет переменная кривая.

научитесь нормально снимать осциллограммы (это правда долго)
и картинки выкладывайте.

AFN110 · Сообщение **AFN110** » Вс июл 29, 2012 8:33 pm

Осцилки читать только учусь.ДПДЗ менял,ДР менял,ошибки показывает те же самые.Завтра выложу осцилки.С движком обманулся,1,5.

AFN110 · Сообщение **AFN110** » Ср авг 08, 2012 9:12 pm

AFN110 писал(а):Осцилки читать только учусь.ДПДЗ менял,ДР менял,ошибки показывает те же самые.Завтра выложу осцилки.С движком обманулся,1,5.

Demetrius · Сообщение **Demetrius** » Чт авг 09, 2012 11:00 am

Есть продвижения в диагностике и ремонте этого авто? ТС, не пропадайте

SALAVAT · Сообщение **SALAVAT** » Чт авг 09, 2012 8:15 pm

нормальные осцилки.

SALAVAT · Сообщение **SALAVAT** » Чт авг 09, 2012 8:19 pm

продублируйте массу на датчиках. да и вообщето не мешало проверить датчики осцилом. бывает когда по три датчика вылетает. и какая проша там стоит и не стоит ли гбо?

AFN110 · Сообщение **AFN110** » Пт авг 10, 2012 5:07 pm

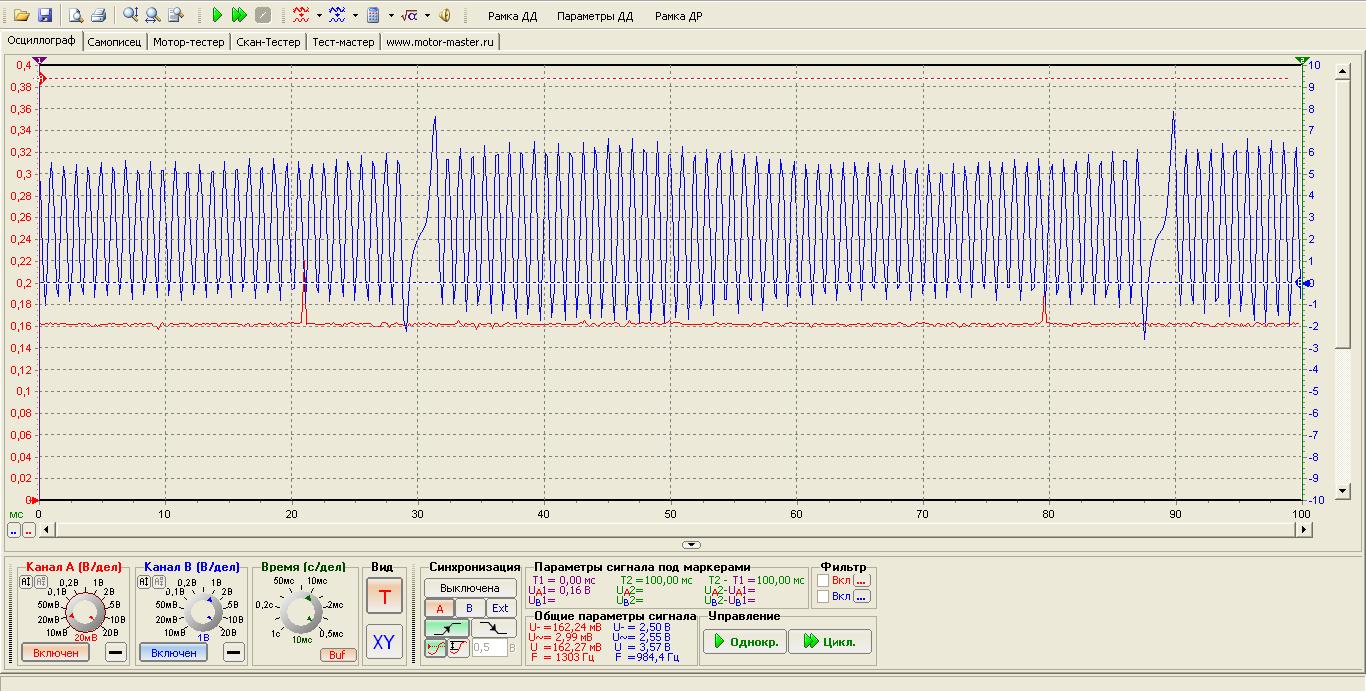

Как раз эта осциллограмма и показывает импульсы с датчиков.ДФ по ходу не рабочий. Заказал новый.

AFN110 · Сообщение **AFN110** » Пт авг 10, 2012 5:10 pm

AFN110 писал(а):Как раз эта осциллограмма и показывает импульсы с датчиков.ДФ по ходу не рабочий. Заказал новый.

Масса на датчиках есть.

Demetrius · Сообщение **Demetrius** » Пт авг 10, 2012 5:17 pm

Амплитуда сигнала с ДПКВ маловата, какое сопротивление обмотки ДПКВ?

AFN110 · Сообщение **AFN110** » Пт авг 10, 2012 7:22 pm

сопротивление ДПКВ 560ом.

AFN110 · Сообщение **AFN110** » Сб авг 18, 2012 3:18 pm

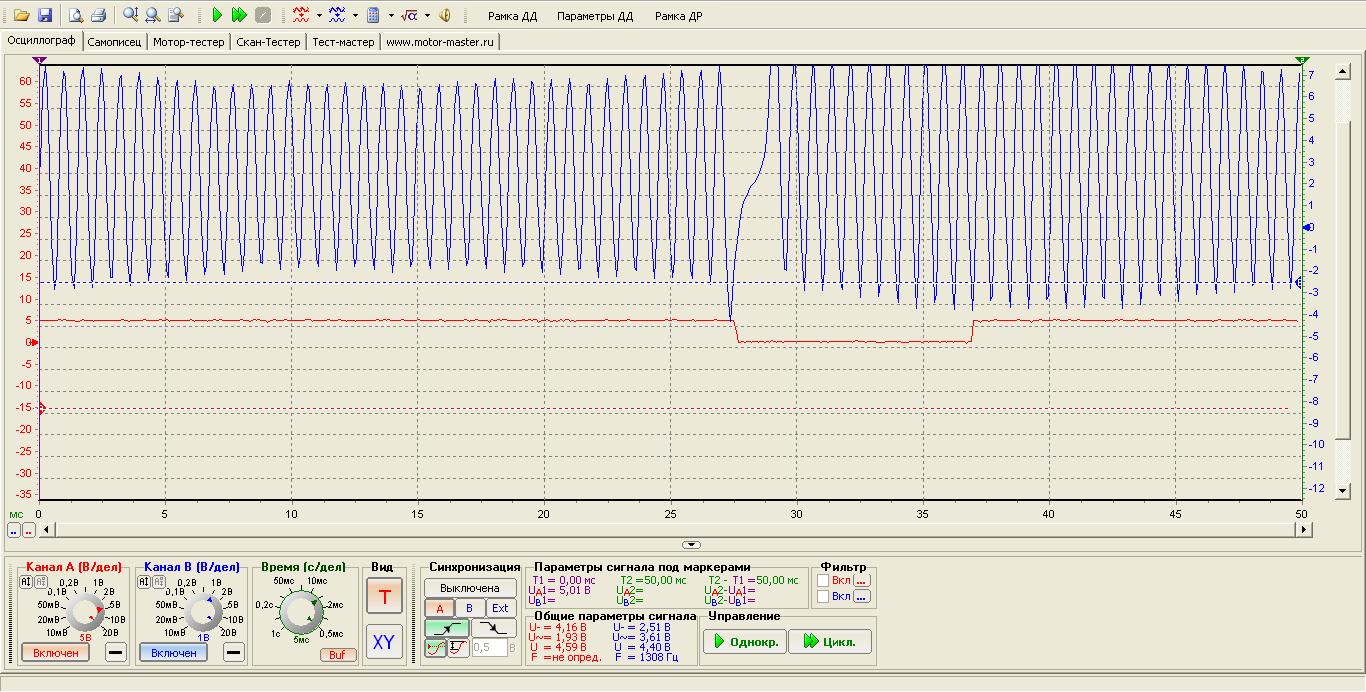

Добрый день,Получил новый ДФ, долго шел.Вот какая осциллограмма.Вроде все ок, но при пуске двиг.появляется какое то клацание.Правильно ли установлен ремень ГРМ? по осциллограмме, может кто подскажет.

SALAVAT · Сообщение **SALAVAT** » Сб авг 18, 2012 9:39 pm

по осциле дпкв не поймешь. нужна осцила с датчика разрежения

AFN110 · Сообщение **AFN110** » Сб авг 18, 2012 9:45 pm

Датчика пока нет,еще в пути.
