Заз Lanos 1.6 16V - управление модулем зажигания

[Саныч]

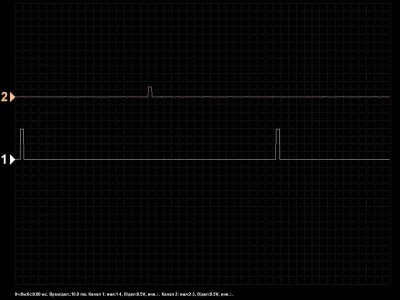

С наступающими праздниками всех. Столкнулся с непонятной ситуацией. Машина из заголовка, блок ITMS-6F KDAC YAFU - нет искры. Модуль зажигания рабочий, питание-масса модуля проверены. Эталонной осциллограммы управления не нашел. Свою прикрепляю, непонятно почему на одном канале уровень сигнала ~2 В, а на другом ~0,6 В, длительность импульса 5 мс. Искры нет ни на одном. Просадки напряжения при прокрутке стартером тоже нет такого, чтобы модуль отказывал - падает до 10 В, с выкрученными свечами до 11. На сканере прокрутку видит, на форсунки управление есть, нет только искры. Подтолкните в нужном направлении.

[владимир777]

Ошибок случайно по ДПКВ нет?

[Саныч]

Ошибок нет.

[perec3]

Осциллограмма сделана с модулем зажигания или без?

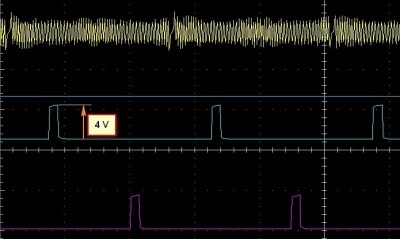

Вот эталонная осциллограмма.

[Дима24]

Смотрите микросхему которая дает импульсы на модуль зажигания в блоке управления двигателем скорей всего сгорела, найдите на форуме Wadimk у него есть решение по ремонту блока.

[Саныч]

C подключенным и с отключенным модулем одинаково, за осциллограмму спасибо. Микросхему не посмотрю, потому как не обучен в потрохах блока ковыряться:)

[perec3]

C подключенным и с отключенным модулем одинаково, за осциллограмму спасибо. Микросхему не посмотрю, потому как не обучен в потрохах блока ковыряться:)

Тогда меняй ЭБУ.

[Богдан]

есть такой эбу,звоните.

[Жак]

есть и блок и собранные платы от Вадимк че не позвонил или тел забыл

[Саныч]

Вытащили телефон из кармана вместе с номерами, теперь по новой собираю. Напомни номер плз.

[Жак]

0505336786
http://www.chipsoft.com.ua/forums/viewtopic.php?t=4876

[Саныч]

Всем ответившим спасибо, отдельная благодарность Жак. С платой блок ожил, машина уехала.
