Обсуждение вопросов, связанных с сигнализациями, магнитолами и прочей автомобильной электроникой
Модераторы: blistograd, chipsoft, Robin, karlson
-
alfa
- Сообщения: 154
- Зарегистрирован: Сб май 06, 2017 8:50 am
- Откуда: Киев
Сообщение
alfa » Ср ноя 22, 2017 5:24 pm
Все концы ведут к ней, могу и ошибаться. На ней надпись 8025G, вторая строчка 738.
Одна нога с ДПКВ на массе. Есть ли аналог? Куплю б.у. или новую.
Последний раз редактировалось
alfa Ср ноя 22, 2017 7:10 pm, всего редактировалось 1 раз.
-
Богдан
- Сообщения: 1345
- Зарегистрирован: Ср ноя 11, 2009 7:58 pm
- Откуда: Украина
Сообщение
Богдан » Ср ноя 22, 2017 6:29 pm
позвоните..есть микруха
Последний раз редактировалось
Богдан Чт ноя 23, 2017 11:31 pm, всего редактировалось 1 раз.
0954918076,0977796493 Изготовление и продажа тюнинговых прошивок,ремонт систем впрыска любой сложности и многое другое.
-
PWPetro
- Сообщения: 981
- Зарегистрирован: Вт май 08, 2007 6:09 pm
- Откуда: Украина, Чернигов
Сообщение
PWPetro » Ср ноя 22, 2017 9:04 pm
Микросхема будет целой, а вот смд резистор подтяжки по по входу в обрыве...
-
Alex66
- Сообщения: 303
- Зарегистрирован: Чт янв 03, 2008 12:11 am
- Откуда: Kharkov
Сообщение
Alex66 » Ср ноя 22, 2017 11:40 pm
Если надо пиши в личку поищем, сдуем с донора.
-

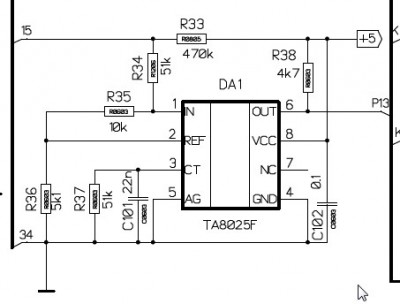

Вложения
-
-
alfa
- Сообщения: 154
- Зарегистрирован: Сб май 06, 2017 8:50 am
- Откуда: Киев
Сообщение
alfa » Ср ноя 22, 2017 11:55 pm
PWPetro писал(а):Микросхема будет целой, а вот смд резистор подтяжки по по входу в обрыве...
Не силен я в мелких деталях, но думаю так и есть. Где этот резистор искать и а сколько Ом он будет? Там был один под подозрением, через лупуа него глядел, точно не помню, но что то похожее на нём-476 или 472, точнее могу сказать завтра.
-
alfa
- Сообщения: 154
- Зарегистрирован: Сб май 06, 2017 8:50 am
- Откуда: Киев
Сообщение
alfa » Ср ноя 22, 2017 11:57 pm
Alex66 писал(а):Если надо пиши в личку поищем, сдуем с донора.
Спасибо, если встанет точно вопрос, обязательно обращусь.
-
alfa
- Сообщения: 154
- Зарегистрирован: Сб май 06, 2017 8:50 am
- Откуда: Киев
Сообщение
alfa » Чт ноя 23, 2017 11:50 am
Два вопроса, кто может проверить.
У меня 34 пин звонится на массу, так должно?
И второй вопрос, сопротивление между выводами на блоке 52кОм, а по информации с кархельпа должно быть 128. Проверьте кто может.
-
injektor
- Сообщения: 703
- Зарегистрирован: Пн июн 09, 2008 6:06 pm
- Откуда: UA, Александрия
Сообщение
injektor » Чт ноя 23, 2017 2:35 pm
На январе один провод звонится на массу(зеленый), а на втором(белый) при снятом ДПКВ и при вкл. заж. относительно массы - 0.5-1.0В.
Компьютерная диагностика, ремонт, чип-тюнинг. Изготовление, привязка чип-ключей и брелков к авто...
тел. 066 7763335
-
PWPetro
- Сообщения: 981
- Зарегистрирован: Вт май 08, 2007 6:09 pm
- Откуда: Украина, Чернигов
Сообщение
PWPetro » Чт ноя 23, 2017 8:41 pm
Ставлю на R33, кто больше
-
Romann43
- Сообщения: 715
- Зарегистрирован: Вт авг 05, 2014 10:25 pm
- Откуда: Кирово-Чепецк
Сообщение
Romann43 » Чт ноя 23, 2017 9:02 pm
Удалено
Последний раз редактировалось
Romann43 Чт ноя 23, 2017 9:28 pm, всего редактировалось 1 раз.
-
injektor
- Сообщения: 703
- Зарегистрирован: Пн июн 09, 2008 6:06 pm
- Откуда: UA, Александрия
Сообщение
injektor » Чт ноя 23, 2017 9:17 pm
Romann43 зачем повторятся, выше уже выкладывали.
Компьютерная диагностика, ремонт, чип-тюнинг. Изготовление, привязка чип-ключей и брелков к авто...
тел. 066 7763335
-
injektor
- Сообщения: 703
- Зарегистрирован: Пн июн 09, 2008 6:06 pm
- Откуда: UA, Александрия
Сообщение
injektor » Чт ноя 23, 2017 9:23 pm
PWPetro писал(а):Ставлю на R33, кто больше
Так элементарно вычисляется. Резисторы R33, 34, 35, 36 составляют определенный делитель напряжения при котором на входе(15 провод по схеме выше) должно быть 0,5В и как я писал выше на белом проводе ДПКВ.
Последний раз редактировалось
injektor Чт ноя 23, 2017 9:26 pm, всего редактировалось 1 раз.
Компьютерная диагностика, ремонт, чип-тюнинг. Изготовление, привязка чип-ключей и брелков к авто...
тел. 066 7763335
-
Romann43
- Сообщения: 715
- Зарегистрирован: Вт авг 05, 2014 10:25 pm
- Откуда: Кирово-Чепецк
Сообщение
Romann43 » Чт ноя 23, 2017 9:25 pm
injektor писал(а):Romann43 зачем повторятся, выше уже выкладывали.
Не видел,удаляю
-
Alex66
- Сообщения: 303
- Зарегистрирован: Чт янв 03, 2008 12:11 am
- Откуда: Kharkov
Сообщение
Alex66 » Пт ноя 24, 2017 1:11 am
alfa писал(а):Два вопроса, кто может проверить.
У меня 34 пин звонится на массу, так должно?
И второй вопрос, сопротивление между выводами на блоке 52кОм, а по информации с кархельпа должно быть 128. Проверьте кто может.
Между 15 и 34? Тогда получается, что первая нога микрухи на корпусе почти. Не должно быть по идее такого.
-
injektor
- Сообщения: 703
- Зарегистрирован: Пн июн 09, 2008 6:06 pm
- Откуда: UA, Александрия
Сообщение
injektor » Пт ноя 24, 2017 2:51 pm
Alex66 не вводите в заблуждение, а лучше посмотрите на схему выложенную выше. Там как раз и нарисовано 34 на массе, а 15 через резисторы и будет звонится на массу порядка 60ком +-
