Готовимся к модулю Bosch MED17 Bench

[Владамир]

Доброго времени суток.Подскажите кто нибудь ,где найти прогу под ST Link v2 ? Та что в файле не открывается почему то. Винда 10.

[Glykin]

Доброго времени суток.Подскажите кто нибудь ,где найти прогу под ST Link v2 ? Та что в файле не открывается почему то. Винда 10.

А ее и не надо открывать. Ставишь дрова под ST Link v2, потом из командной стоки ее запускаешь, и все.

[Владамир]

Доброго времени суток.Подскажите кто нибудь ,где найти прогу под ST Link v2 ? Та что в файле не открывается почему то. Винда 10.

А ее и не надо открывать. Ставишь дрова под ST Link v2, потом из командной стоки ее запускаешь, и все.

Дрова поставил,а как запустить прогу ума не дам . И ещё на картинке показано подключение ,а на моём ST Linke нет таких названий пинов.

[Glykin]

Доброго времени суток.Подскажите кто нибудь ,где найти прогу под ST Link v2 ? Та что в файле не открывается почему то. Винда 10.

А ее и не надо открывать. Ставишь дрова под ST Link v2, потом из командной стоки ее запускаешь, и все.

Дрова поставил,а как запустить прогу ума не дам . И ещё на картинке показано подключение ,а на моём ST Linke нет таких названий пинов.

Создаете папку в главной директории любого диска, распаковываете туда прогу и прошивку, открываете командную строку и оттуда запускаете фаил с расширением бат. Как подключить, не подскажу, т.к., уже не помню, погуглите.

[Glykin]

На ST Link v2 RST это на GPT адаптере reset, GND это ground, SWIM это data, 3,3v это VDD.

[Владамир]

На ST Link v2 RST это на GPT адаптере reset, GND это ground, SWIM это data, 3,3v это VDD.

Благодарю за помощь.

[vento702]

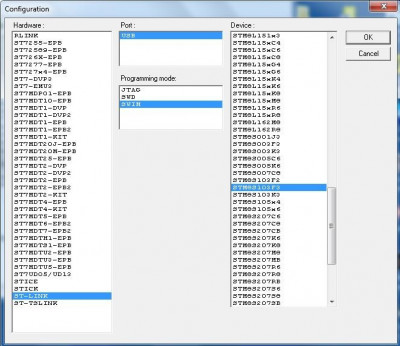

ST Visual Programmer
https://yadi.sk/d/EJLLaykuPjP52g

[Владамир]

ST Visual Programmer
https://yadi.sk/d/EJLLaykuPjP52g

Благодарю.С этой прогой получилось.При замыкании контактов светодиод моргает по два раза с промежутками,без замыкания моргает постоянно.Так и должно же быть?
Будет блок проверю.

[stutterer]

ST Visual Programmer
https://yadi.sk/d/EJLLaykuPjP52g

Благодарю.С этой прогой получилось.При замыкании контактов светодиод моргает по два раза с промежутками,без замыкания моргает постоянно.Так и должно же быть?
Будет блок проверю.

Да, так и должно быть.
При замыкании контактов bench mode.
Если контакты разомкнуты, обычные gpt сигналы для bsl mode.

[euromarina1]

Парни , я так понял что доработка адаптера чипсофт не заменяет GPT адаптера?

[ghbjhft328]

нет

[lbotos]

Перепаял микросхемы на VP230 в адаптере и перемычку Chipsoft J2534 Pro.Подскажите пожалуйста как проверить без машины, случайно не бракованные VP230 ?

[sputnet74]

Перепаял микросхемы на VP230 в адаптере и перемычку Chipsoft J2534 Pro.Подскажите пожалуйста как проверить без машины, случайно не бракованные VP230 ?

подключите к блоку на столе раз машины нет

[Yuras]

Подскажите пожалуйста как проверить без машины, случайно не бракованные VP230 ?

Так а машина и не нужна. Нужен ЭБУ на столе.

[lbotos]

Мне без блока надо проверить .Блока под рукой нет.
